CPS 케이블체인 제품소개 CPS 케이블체인

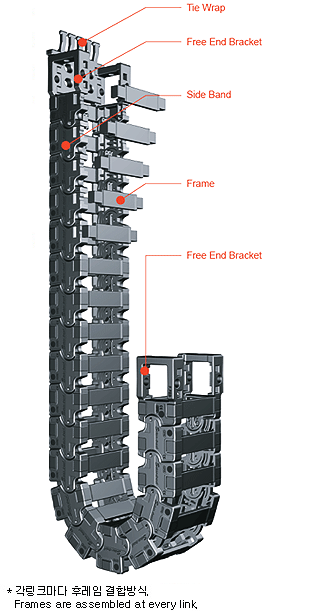

nsb020CR
Chain material CPS-amide UL94-HB
Low Noise 30dB
Low Mote CLASS 2 / ISO CLASS 4
Applications CLASS10이내의 분진규제가 적용되는 반도체 라인, 저소음을 요구하는 산업장, 고속을 요하는 자동화 공작기계및 산업기계 등에 적용
Speed 15m/sec
Temperature -40℃ ~ +130℃
Vertical installation Lengths
Curve above = max. 1.0m
Curve below = max. 5m
Side Mounted, Unsupported = max. 0.5m
Load diagrams self-supporting lenght

Calculation of the chain length

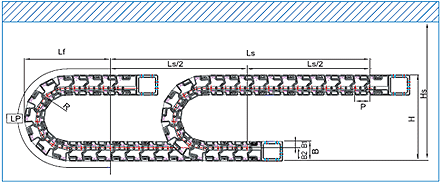

Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space
- B1 : 10.5mm B2 : 11.5mm

 (dimensions in mm)
nsb020CR Type
Pitch P : 20 mm
Height B : 22 mm
Height H : 2R + 23mm
Hs ≥ H + 30 mm

Bending radius R 283848
Lp162202242
Lf7690105
H7999119

Bracket Type


FEB(Free End Bracket)

체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상가제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.

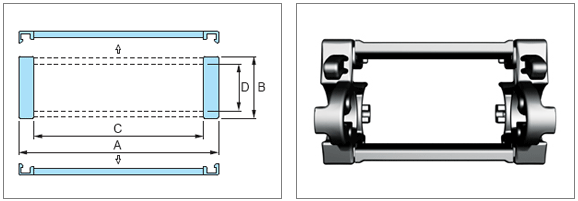

Chain cross section


Chain Type ABCDBending Radius(R)
nsb020CR.20 3422201528
38
48
nsb020CR.40 54224015

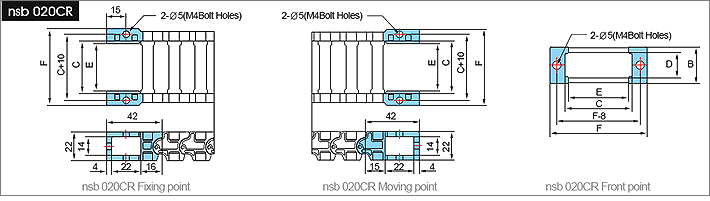

Free End Bracket


Chain Type FBCDEHole Type
nsb020CR.203822201516M4 Holes
nsb020CR.40584036

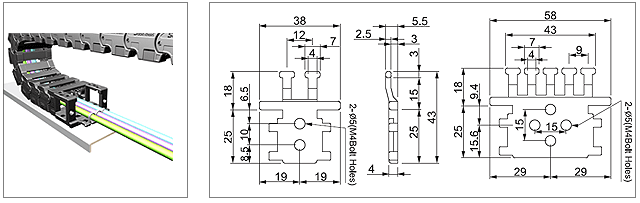

Tie Wrap
Tie wrap은 케이블체인의 브라켓을 기준으로 설치함으로써 체인의 움직임으로 인해 체인내의 케이블이나 호스가 당겨져 단선 되는 경우를 방지할 수 있습니다.
New nsb Chain의 Tiewrap은 브라켓부분과 근접해서 사용할 수 있는 사양 (nsb045, nsb060, nsb075)과 브라켓에 결합해서 사용할수 있는 사양 (nsb020, nsb022, nsb028)으로 구분되어 사용할 수 있습니다.
