CPS 케이블체인 제품소개 CPS 케이블체인



nsb035N
Chain material CPS-AMIDE UL94-HB
Low Noise
Low Mote
Speed 15m/sec
Temperature -40℃ ~ +130℃
Applications 저소음, 저분진을 요구하는 생산라인, 기존케이블체인의 적용사업장에 적용 가능한 일반형 체인
Vertical installation Lengths
Curve above = max. 3.0m
Curve below = max. 50m
Side Mounted, Unsupported = max. 1.0m
Load diagrams self-supporting lenght

Calculation of the chain length

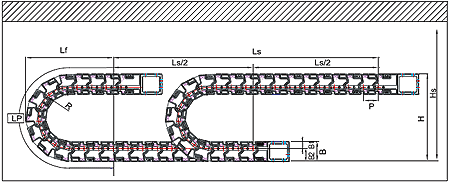

Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space
- B1 :18mm B2:34mm

  (dimensions in mm)
nsb035N Type
Pitch P : 35mm
Height B : 52 mm
Height H : 2R + 68mm
Hs ≥ H + 30 mm

Bending radius R 55 65 90 115 140 190
Lp 383 414 493 572 650 807
Lf 194 204 229 254 279 329
H 178 198 248 298 348 448


Bracket Type

FEB(Free End Bracket)

체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상가제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.

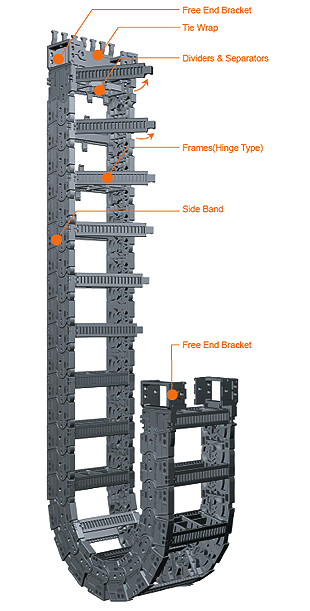

Chain cross section


Chain Type A B C D Bending Radius(R)
nsb035N.035 55 52 35 40 55
65
90
115
140
190
nsb035N.050 70 50
nsb035N.055 75 55
nsb035N.075 95 75
nsb035N.100 120 100
nsb035N.125 145 125
nsb035N.150 170 150
nsb035N.175 195 175
nsb035N.200 220 200

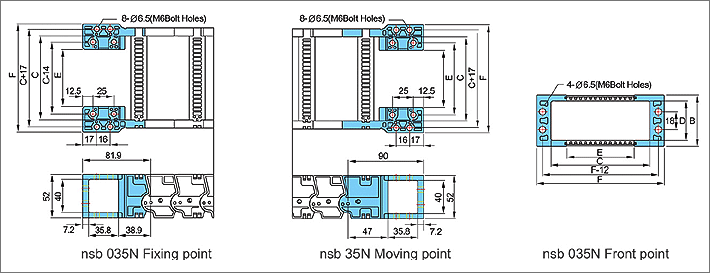

Free End Bracket


Chain Type F B C D E Hole Type
nsb035N.035 64 52 35 40 3 M6 Holes
nsb035N.050 79 50 18
nsb035N.055 84 55 23
nsb035N.075 104 75 43
nsb035N.100 129 100 68
nsb035N.125 154 125 93
nsb035N.150 179 150 118
nsb035N.175 204 175 143
nsb035N.200 229 200 168

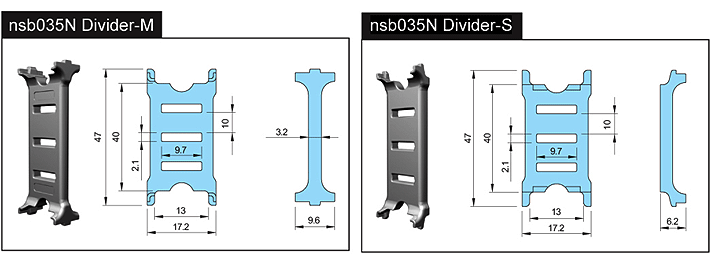

DIVIDERS & SEPARATORS
.

디바이더(세로 분리대)세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 각각 분리하여 케이블 상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야 합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블간의 마칠로 인한 피복손상을 방지할 수 있습니다
  SP035 SP050 SP075 SP100 SP125 SP150 SP175 SP200
nsb028N
nsb035N



Tie Wrap

Tie wrap은 케이블체인의 브라켓을 기준으로 설치함으로써 체인의 움직임으로 인해 체인내의 케이블이나 호스가 당겨져 단선되는 경우를 방지할 수 있습니다.
New nsb Chain의 Tiewrap은 브라켓부분과 근접해서 사용할 수 있는 사양(nsb045, nsb060, nsb075)과 브라켓에 결합해서 사용할 수 있는 사양(nsb028, nsb035)으로 구분되어 사용할 수 있습니다.
