체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임. 또한 스틸와 셔를 결합하여 더욱 견고한 취부가 가능.
*상기제품은특허등록제품으로산업재산권의보호를받는제품입니다.

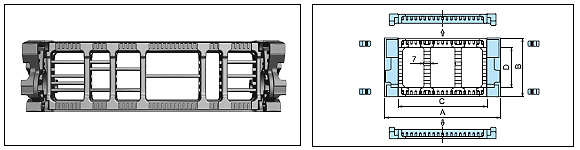

Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
nsb060N.075
115
82
75
56
125
135
150
180
230
270
340
2.36
nsb060N.100
140
100
2.41
nsb060N.125
165
125
2.54
nsb060N.150
190
150
2.64
nsb060N.175
215
175
2.75
nsb060N.200
240
200
2.89
nsb060N.250
290
250
3.09
nsb060N.300
340
300
3.31
nsb060N.350
390
350
3.61
nsb060N.400
440
400
3.91

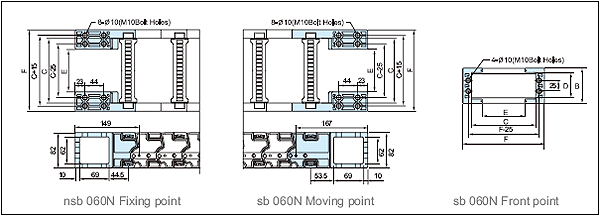

Free End Bracket
Chain Type
F
B
C
D
E
Hold Type
nsb060N.075
115
82
75
66
24
M10 Holes
nsb060N.100
140
100
49
nsb060N.125
165
125
74
nsb060N.150
190
150
99
nsb060N.175
215
175
124
nsb060N.200
240
200
149
nsb060N.250
290
250
199
nsb060N.300
340
300
249
nsb060N.350
390
350
299
nsb060N.400
440
400
349

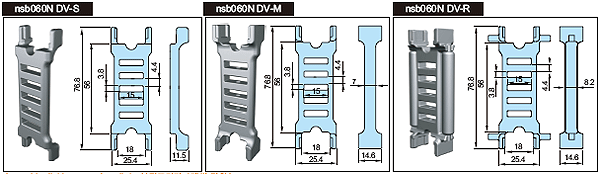

DIVIDERS & SEPARATORS
디바이더(세로분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한케이블을체인내2단이상입선시반드시세퍼레이터를디바이더에결합하여사용해야케이블의꼬임방지와피복손상을방지할수있습니다.
4링크마다 1개씩 결합.

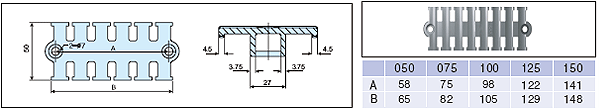

세퍼레이터의 사용길이는 최소20mm부터 최대400mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로 사용 가능합니다. 크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.
Tie Wrap
Tie wrap은 Sabin chain의 브라켓을 기준으로 바깥쪽으로 설치함으로써 체인의 움직임으로 인해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하는 역할을 합니다.

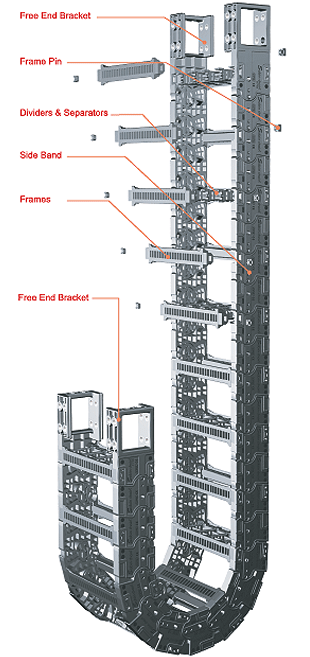

Asseembly Procedure
사이드밴드를 원하는 길이만큼 준비하고 사이드밴드 연결핀을 사이드밴드 연결홈에고정시키며사이드밴드를연결.
사이드밴드양쪽끝부분에브라켓을연결.
하부프레임을사이드밴드에결합.
디바이더를 종류별로 구분하여 미리 절단된 세퍼레이터를 디바이더 홈에
결합시킨후세퍼레이터고정핀을디바이더홈에결합.
세퍼레이터가결합된디바이더를하측프레임에결합.
상측프레임을사이드밴드와디바이더의홈에정확하게결합.
결합된프레임과사이드밴드의측면의홈에프레임핀으로결합
New nsb Chain N-Type조립완료.
경기도 안양시 동안구 엘에스로 76 디오밸리 123호 / TEL: 031-479-1500 / FAX: 031-479-6935 / 사업자번호: 138-81-72093 / 대표이사: 이태경
[대구지사] 대구광역시 중구 북성로2가 47-2 / TEL: 053-255-6922 / FAX: 053-257-6922
제품소개

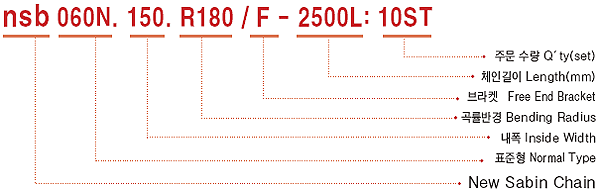

nsb060N
Chain material

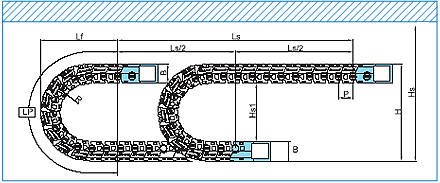

Lay out of the CPS cable chain
