CPS 케이블체인 제품소개 CPS 케이블체인

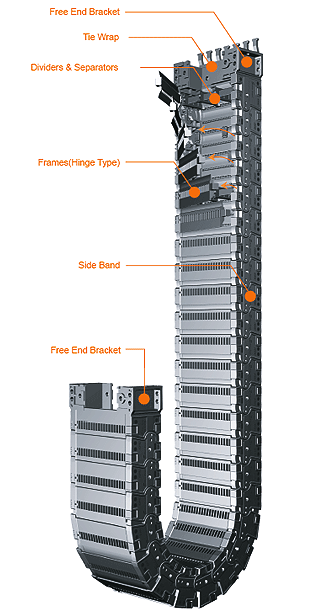

nsb035E
Chain material CPS-AMIDE UL94-HB
Low Noise
Low Mote
Speed 15m/sec
Temperature -40℃ ~ +130℃
Applications 저소음, 저분진을 요구하는 생산라인, 외부위험 요소로부터 케이블의 보호가 피룡한 용접라인, 도장라인등에 적용
Vertical installation Lengths
Curve above = max. 3.0m
Curve below = max. 50m
Side Mounted, Unsupported = max. 1.0m
Load diagrams self-supporting lenght

Calculation of the chain length

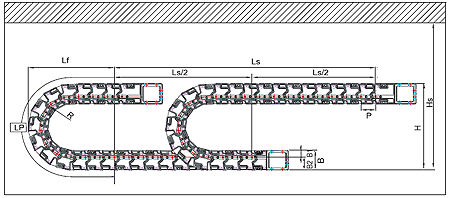

Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space
- B1 :18mm B2:34mm

  (dimensions in mm)
nsb035E Type
Pitch P : 35mm
Height B : 52mm
Height H : 2R + 68mm
Hs ≥ H + 30 mm

Bending radius R 90 115 140 190
Lp 493 572 650 807
Lf 229 254 279 329
H 248 298 348 448


Bracket Type

FEB(Free End Bracket)

체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상가제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.

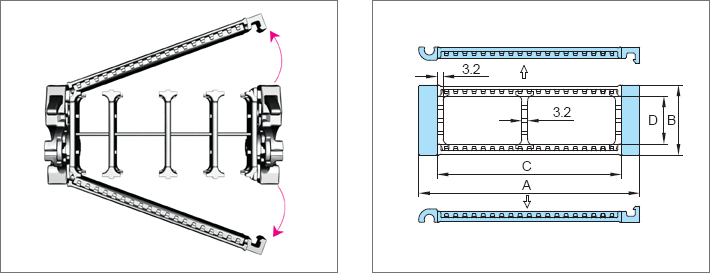

Chain cross section


Chain Type A B C D Bending Radius(R)
nsb035E.050 70 52 50 40 90
115
140
190
nsb035E.075 95 75
nsb035E.100 20 100
nsb035E.125 145 125
nsb035E.150 170 150

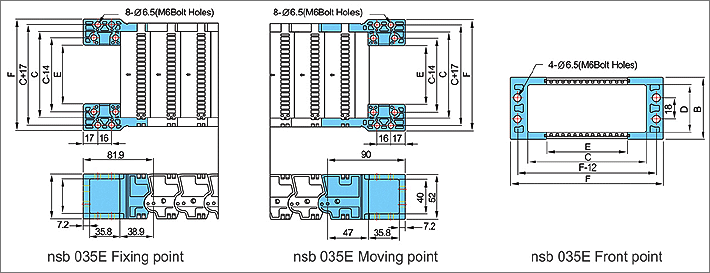

Free End Bracket


Chain Type F B C D E Hole Type
nsb035E.050 79 52 50 40 18 M6 Holes
nsb035E.075 104 75 43
nsb035E.100 129 100 68
nsb035E.125 154 125 93
nsb035E.140 179 150 118

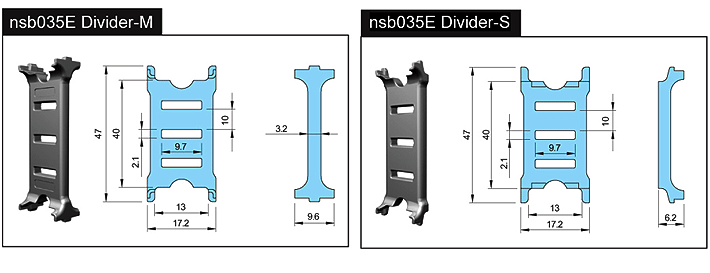

DIVIDERS & SEPARATORS
.

디바이더(세로 분리대)세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 각각 분리하여 케이블 상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야 합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블간의 마칠로 인한 피복손상을 방지할 수 있습니다

Separators (No.S-SP/M)
  SP035 SP050 SP075 SP100 SP125 SP150
nsb028E
nsb035E



Tie Wrap




Tie wrap은 케이블체인의 브라켓을 기준으로 설치함으로써 체인의 움직임으로 인해 체인내의 케이블이나 호스가 당겨져 단선되는 경우를 방지할 수 있습니다.
New nsb Chain의 Tiewrap은 브라켓부분과 근접해서 사용할 수 있는 사양(nsb045, nsb060, nsb075)과 브라켓에 결합해서 사용할 수 있는 사양(nsb028, nsb035)으로 구분되어 사용할 수 있습니다.
다.
