CPS 케이블체인 제품소개 CPS 케이블체인

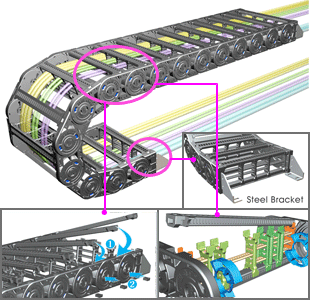

ST150N
Chain materialCPS-amide UL94-HB
Low Noise
Low Mote
Speed10m/sec
Temperature-30℃ ~ +130℃
Applications겐츄리로봇, 공작기계, 용접기계, 인쇄기계, 로봇케리지 등 케이블체인의 적용사업장에 사용가능.
Other installation Length
Vertical curve above= max 7.0m
Vertical curve below= max 150m
Side Mounted, Unsupported= max
4.0m
Load diagrams self-supporting lenght

Calculation of the chain length

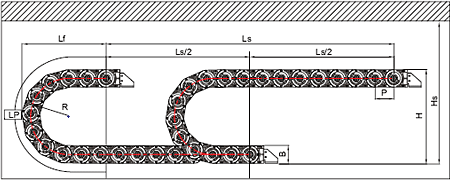

Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space

 (dimensions in mm)
ST 150N Type
Pitch P : 150mm
Height B : 140 mm
Height H : 2R + 140mm
Hs ≥ H + 60 mm

Bending radius R
205
305
405
505
605
Lp
1,215
1,510
1,807
2,106
2,405
Lf
561
651
743
835
928
H
550
750
950
1,150
1,350


Bracket Type

SEB(Steel End Bracket)

체인을 고정하는 끝부분으로 ST150N사양은 ST체인의 다른사양과는 달리 스틸브라켓을 사용하며 브라켓의 설치형태에 따라 B1,B2,B3등으로 구분설치가능하다.

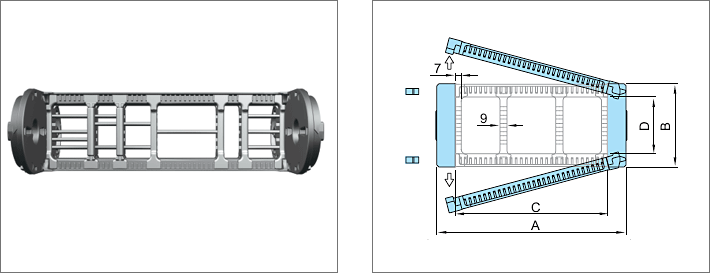

Chain cross section

Chain Type
F
B
C
D
ST 150N.075
121
140
75
110
ST 150N.100
146
100
ST 150N.125
171
125
ST 150N.150
196
150
ST 150N.175
221
175
ST 150N.200
246
200
ST 150N.250
296
250
ST 150N.300
346
300
ST 150N.350
396
350
ST 150N.400
446
400
ST 150N.450
496
450
ST 150N.500
546
500
ST 150N.550
596
550
ST 150N.600
646
600




Free End Bracket


Chain Type
B
C
D
Hole Type
ST 150N.075
140
75
110
M10 Holes
ST 150N.100
100
ST 150N.125
125
ST 150N.150
150
ST 150N.175
175
ST 150N.200
200
ST 150N.250
250
ST 150N.300
300
ST 150N.350
350
ST 150N.400
400
ST 150N.450
450
ST 150N.500
500
ST 150N.550
550
ST 150N.600
600

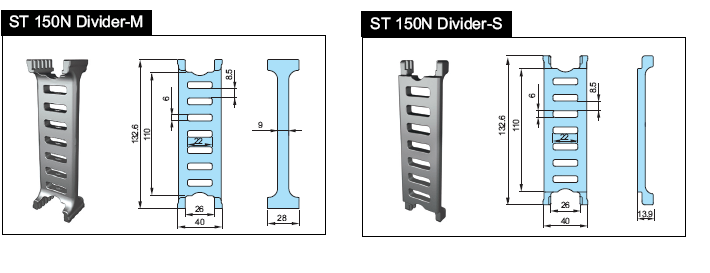

DIVIDERS & SEPARATORS

바이더(세로 분리대)와 세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손상을 방지할 수 있습니다.

세퍼레이터의 사용길이는 최소20mm부터 최대600mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로사용가능합니다. 크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.

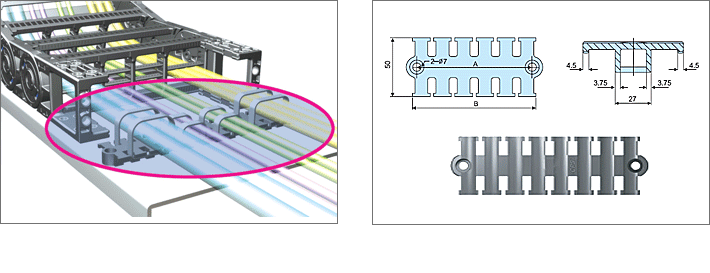

Tie Wrap

Tie wrap은 Sabin Chain의 브라켓을 기준으로 바깥쪽으로 설치함으로써 체인의 움직임으로 인해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하 는 역할을 합니다.




050
075
100
125
150
A
58
75
98
122
141
B
65
82
105
129
148
