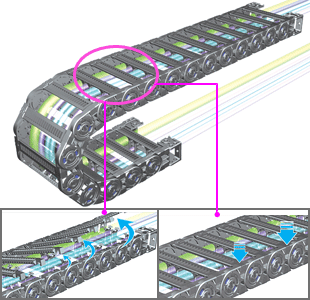

겐츄리로봇, 공작기계, 용접기계, 인쇄기계, 로봇케리지 등 케이블체인의 적용사업장에 사용가능.
Other installation Length
Vertical curve above= max 3.0m Vertical curve below= max 50m Side Mounted, Unsupported= max 1.0m
Load diagrams self-supporting lenght
Calculation of the chain length

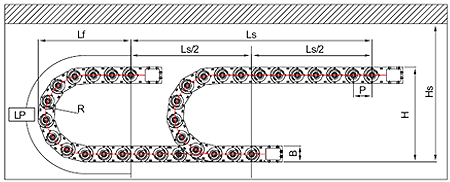

Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space
(dimensions in mm)
ST 055N Type
Pitch P : 55mm
Height B : 52 mm
Height H : 2R + 52mm
Hs ≥ H + 30 mm
Bending
radius R
65
75
100
125
150
200
Lp
424
456
535
613
692
849
Lf
201
211
236
261
286
336
H
182
202
252
302
352
452

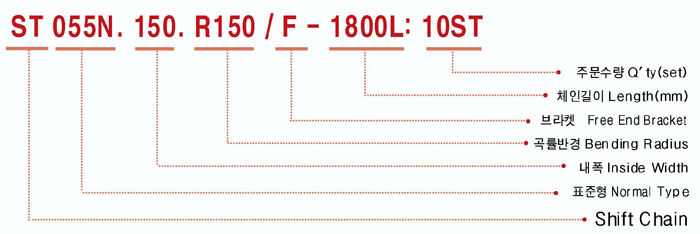

Ordering
Bracket Type
FEB(Free End Bracket)
체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다

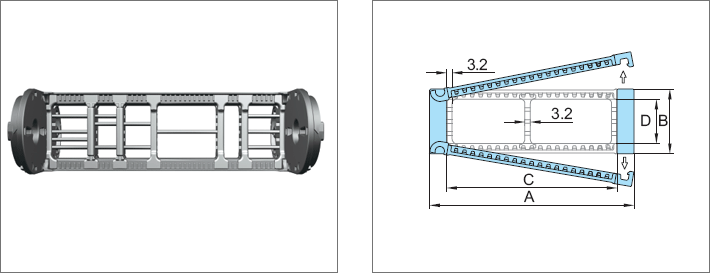

Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
ST 055N.035
56
52
35
40
65
75
100
125
150
200
1.12
ST 055N.050
71
50
1.15
ST 055N.055
76
55
1.18
ST 055N.075
96
75
1.23
ST 055N.100
121
100
1.31
ST 055N.125
146
125
1.41
ST 055N.150
171
150
1.51
ST 055N.175
176
175
1.78
ST 055N.200
221
200
1.92

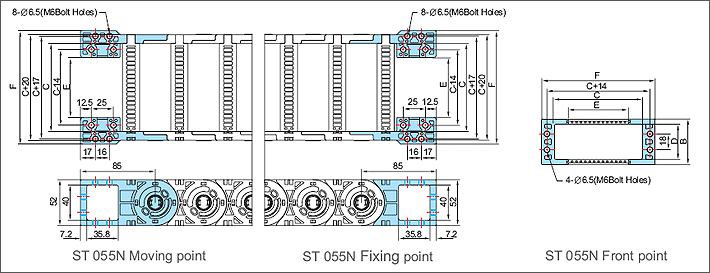

Free End Bracket
Chain Type
F
B
C
D
E
Hole Type
ST 055N.035
64
52
35
40
3
M6 Bolt Holes
ST 055N.050
79
50
18
ST 055N.055
84
55
23
ST 055N.075
104
75
43
ST 055N.100
129
100
68
ST 055N.125
154
125
93
ST 055N.150
179
150
118
ST 055N.175
204
175
143
ST 055N.200
229
200
168

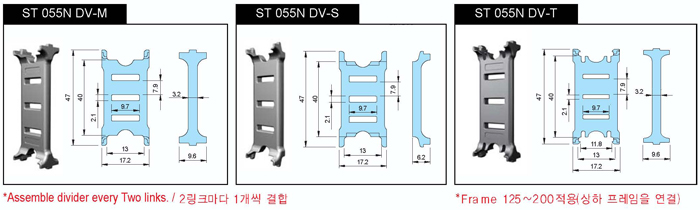

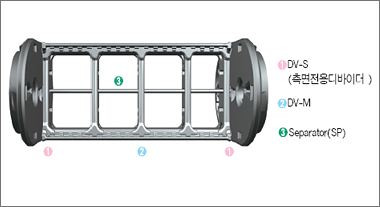

DIVIDERS & SEPARATORS
디바이더(세로 분리대)와 세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손상을 방지할 수 있습니다.
Chain Type
SP035
SP050
SP055
SP075
SP100
SP150
SP175
SP200
ST 044N
○
○
○
○
○
○
○
○
ST 055N
●
●
●
●
●
●
●
●

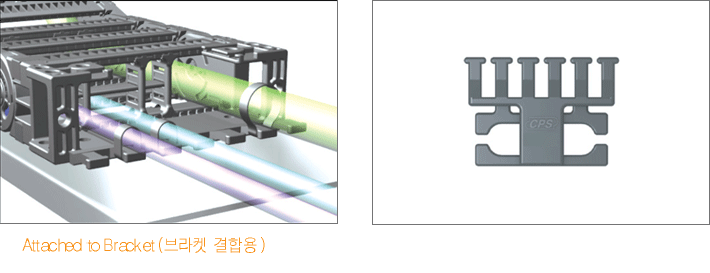

Tie Wrap
Tiewrap은 Shift Chain 의 브라켓을 기준으로 설치함으로써 체인의 움직임으로 인해 체인내의 케이블이나 호스가 당겨져 단선되는 경우를 방지할 수 있다.
There are two types in the tie wrap;Attached & Unattached to the bracket.
Shift Chain의 Tiewrap은 브라켓부분과 근접해서 사용할 수 있는 사양과 브라켓에 결합해서 사용할 수 있는 사양으로 구분되어 사용할 수 있다.
