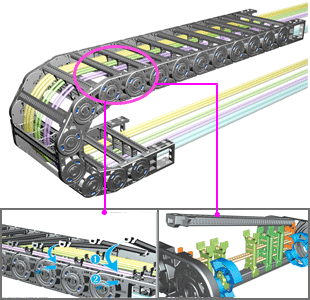

겐츄리로봇, 공작기계, 용접기계, 인쇄기계, 로봇케리지 등 케이블체인의 적용사업장에 사용가능.
Other installation Length
Vertical curve above= max 6.0m Vertical curve below= max 100m Side Mounted, Unsupported= max 3.0m
Load diagrams self-supporting lenght
Calculation of the chain length
Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space
(dimensions in mm)
ST 095N Type
Pitch P : 95mm
Height B : 82 mm
Height H : 2R + 82mm
Hs ≥ H + 50 mm
Bending radius R
135
150
200
230
280
400
Lp
805
855
1,010
1,110
1,260
1,640
Lf
364
374
428
459
505
629
H
352
382
482
542
642
882

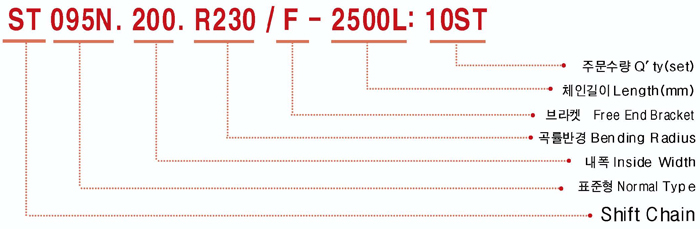

Ordering
Bracket Type
FEB(Free End Bracket)
체인을 고정하는 끝부분으로 기존 Easy end bracket 과 Normal end bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.
Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
ST 095N.075
113
82
75
56
135
150
200
230
280
400
3.11
ST 095N.100
138
100
3.17
ST 095N.125
163
125
3.37
ST 095N.150
188
150
3.49
ST 095N.175
213
175
3.60
ST 095N.200
238
200
3.79
ST 095N.250
288
250
4.05
ST 095N.300
338
300
4.31
ST 095N.350
388
350
4.69
ST 095N.400
438
400
5.05
Free End Bracket
Chain Type
F
B
C
D
E
Hole Type
ST 095N.075
113
82
75
56
24
M10 Bolt Holes
ST 095N.100
138
100
49
ST 095N.125
163
125
74
ST 095N.150
188
150
99
ST 095N.175
213
175
124
ST 095N.200
238
200
149
ST 095N.250
288
250
199
ST 095N.300
338
300
249
ST 095N.350
388
350
299
ST 095N.400
438
400
349

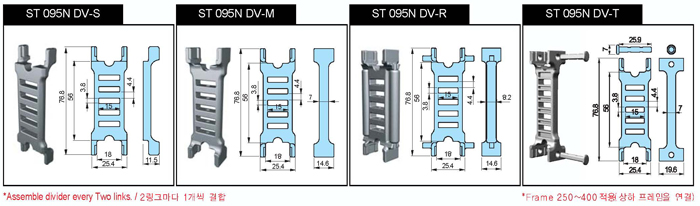

DIVIDERS & SEPARATORS
디바이더(세로 분리대)와 세퍼레이터(가로 분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손상을 방지할 수 있습니다.
세퍼레이터의 사용길이는 최소5mm부터 최대300mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로사용가능합니다. 크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.
Tie Wrap
Tie wrap은 Sabin Chain의 브라켓을 기준으로 바깥쪽으로 설치함으로써 체인의 움직임으로 인해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하 는 역할을 합니다.
050
075
100
125
150
A
58
75
98
122
141
B
65
82
105
129
148
