설치 장비의 케이블이 장거리 이동을 요구하는 사업장 에 케이블보호가 필요할때 적용.
용접, 절단, 도장라인 적합. 외부위험 요소로부터 케이블의 보호가 요구되는 케이블 체인 의 적용 사업장에 사용가능.
Calculation of the chain length

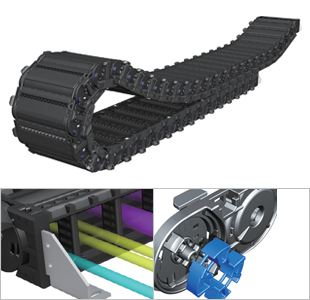

롤러스키드 장착으로 마찰계수가 0.02 ~ 0.07μ이며 빠른속도로 장거리 이동이 가능하고 체인마찰면을 최소화시켜 분진 및 소음발생을 줄여줍니다.

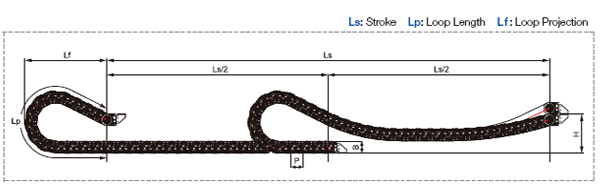

Lay out of the CPS cable chain
(dimensions in mm)
st 150ERS Type
Pitch P : 150mm
Height B : 145mm
B1 : 72.6mm
B2 : 72.4mm
Bending
radius R
305
405
505
605
Lp
2,272
3,161
4,050
4,940
Lf
985
1335
1685
2035
H
400
400
400
400

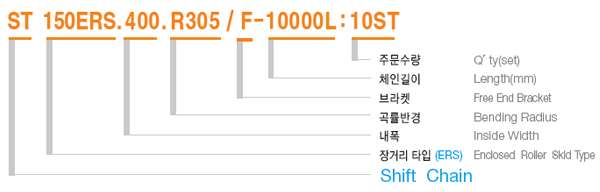

Ordering (주문방법)
Bracket Type (브라켓타입)
FEB(Free End Bracket)
체인을 고정하는 끝부분으로 st150ERS 사양은 st체인의 다른사양과는 달리 스틸브라켓을 사용하며 브라켓의 설치형태에 따라 B1, B2등으로 구분 설치가능하다.
- S-Type 적용시 SEB와 결합하는 Side Band에는 BR을 삽입하지 않음.
- FEB(M.FEB)에는 밀폐형 Frame(FRU/FRD)이 아닌 일반형 Frame이 삽입됨.
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.

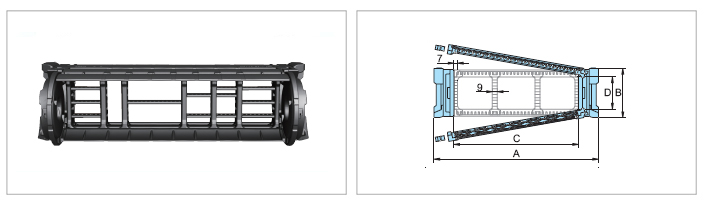

Chain cross section
Chain Type
A
B
C
D
Bending Radius(R)
Weight in kg/m
st 150ERS.200
287
145
200
110
305, 405, 505, 605,
8.54
st 150ERS.250
337
250
8.82
st 150ERS.300
387
300
9.09
st 150ERS.350
437
350
9.36
st 150ERS.400
487
400
9.64

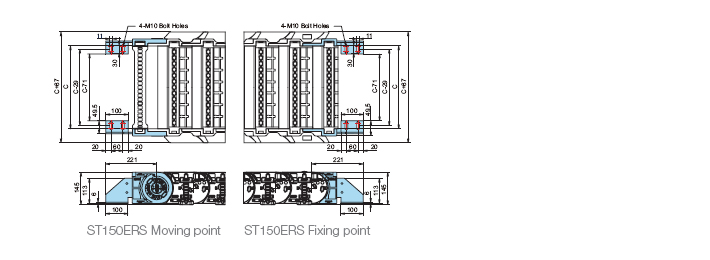

Free End Bracket
Chain Type
B
C
D
Hole Type
st 150ERS.200
145
200
110
M10 Bolt Holes
st 150ERS.250
250
st 150ERS.300
300
st 150ERS.350
350
st 150ERS.400
400

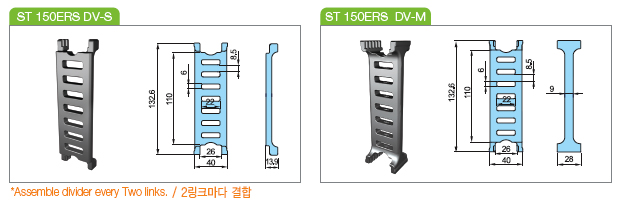

DIVIDERS & SEPARATORS
디바이더(세로분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선 을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손상을 방지할 수 있습니다. TIE WRAP SEPARATORS (SP) 20~400MM Separator Separator

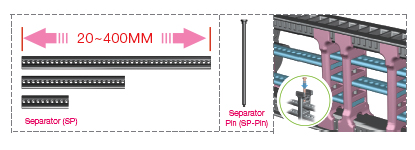

SEPARATORS (SP)
세퍼레이터의 사용길이는 최소20mm부터 최대400mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로 사용가능합니다. 크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.

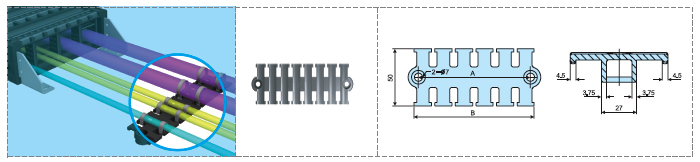

Tie Wrap
Tie Wrap은 Shift Chain의 브라켓을 기준으로 바깥으로 설치함으로써 체인의 움직임으로 인해 케이블의 유동을 방지하고자 고정하는 시스템으로 케 이블의 피복손상 및 단선을 방지하는 역할을 합니다.
050
075
0100
125
150
A
58
75
98
122
141
B
65
82
105
129
149
