CPS 케이블체인 제품소개 CPS 케이블체인

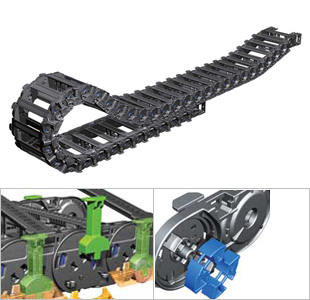

st044RS
Chain material CPS-polyamide with glass fiber reinforced UL94-HB
Coefficient of Friction 0.02μ ~ 0.07μ
일반 케이블체인 마찰계수 : 0.3 ~ 0.4μ
Low Noise&Low Mote (Roller 사용으로 소음 및 분진 절감)
Temperature -30°C ~ +130°C
Applications Gantry robots, Robot carriages, Automatic welding Gantry crane, Gantry loader 등 설치 장비의 케이블이 장거리 이동을 요구하는 사업장에 케이블보호가 필요할때 적용
Calculation of the chain length

롤러스키드 장착으로 마찰계수가 0.02 ~ 0.07μ이며 빠른속도로 장거리 이동이 가능하고 체인마찰면을 최소화시켜 분진 및 소음발생을 줄여줍니다.

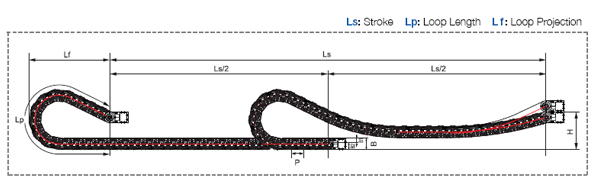

Lay out of the CPS cable chain

(dimensions in mm)
st044RS Type
Pitch P : 44mm
Height B : 40.5mm
B1 : 20.5mm
B2 : 20mm
Bending
radius R
70 90 120 150
Lp 544 662 928 1,190
Lf 249 289 393 497
H 130 130 130 130

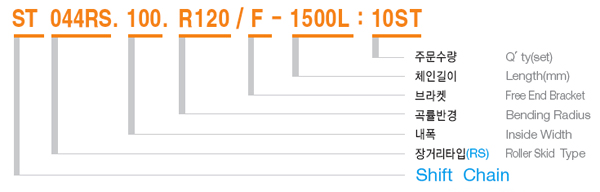

Ordering

Bracket Type

FEB(Free End Bracket)

체인을 고정하는 끝부분으로 기존 Easy End Bracket과 Normal End Bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
장거리 이동용 st RS-Type에 적용되는 Free End Bracket은 곡률반경을 자유롭게 형성 하여 브라켓 부위의 파손을 방지.

- FEB와 결합하는 Side Band에는 BR을 삽입하지 않음.
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다.




Chain cross section


Chain Type A B C D Bending Radius(R) Weight in kg/m
st 044RS.035 73 40.5 35 26 70, 90, 120, 150 1.20
st 044RS.050 88 50 1.26
st 044RS.055 93 55 1.28
st 044RS.075 113 75 1.35
st 044RS.100 138 100 1.44
st 044RS.125 168 125 1.58
st 044RS.150 188 150 1.70
st 044RS.175 213 175 1.99
st 044RS.200 238 200 2.16

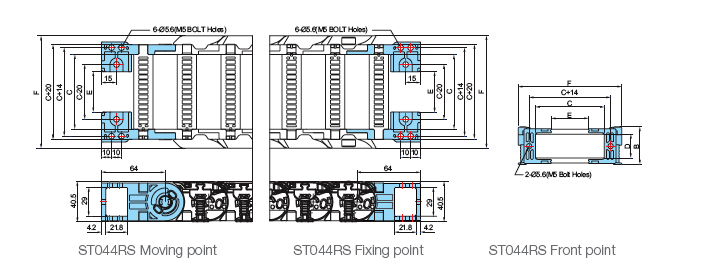

Free End Bracket


Chain Type F B C D E Hole Type
st 044RS.035 73 40.5 35 26 0.4 M5 Bolt Holes
st 044RS.050 88 50 15.4
st 044RS.055 93 55 20.4
st 044RS.075 113 75 40.4
st 044RS.100 138 100 65.4
st 044RS.125 163 125 90.4
st 044RS.150 188 150 115.4
st 044RS.175 213 175 140.4
st 044RS.200 238 200 165.4

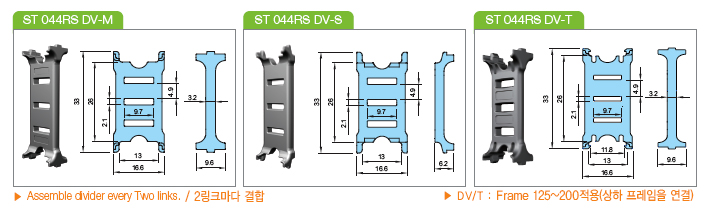

DIVIDERS & SEPARATORS
디바이더(세로분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손을상 방지할 수 있습니다.

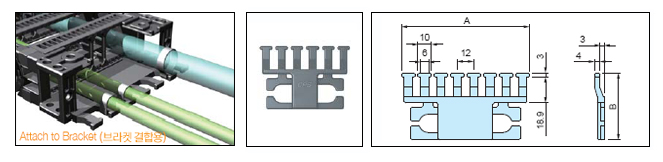

Tie Wrap

Tie wrap은 Shift Chain의 브라켓을 기준으로 설치함으로써 체인의 움직임으로 인 해 케이블의 호스가 당려져 단선되는 경우를 방지할 수 있다. Shift Chain의 Tie wrap은 브라켓부분과 근접해서 사용할 수 있는 사양과 브라켓에 결합해서 사용할 수 있는 사양으로 구분되어 사용할 수 있다.




035
055
075
100
125
A
46
70
94
118
142
B
35.4
48.9
48.9
48.9
48.9
