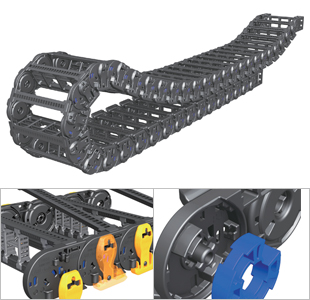

CPS 케이블체인 제품소개 CPS 케이블체인



st095S
Chain material CPS-polyamide with glass fiber reinforced UL94-HB
Low Noise & Low Mote Skid 사용으로 소음 감소
Coefficient of Friction 0.3~0.4μ
Temperature -30°C ~ +130°C
Applications 설치 장비의 케이블이 장거리 이동을 요구하는 사업장 에 케이블보호가 필요할때 적용.
Calculation of the chain length

스키드 장착으로 장시간 사용후 Skid를 교체할 수 있고 Skid 는 별도의 부품없이 조립이 가능함.
Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
(dimensions in mm)
st095S Type
Pitch P : 95mm
Height B : 89mm
B1 : 48mm
B2 : 41mm
Bending
radius R
135 150 200 230 280 400
Lp 1,091 1,178 1,479 1,666 2,146 3,232
Lf 504 534 634 694 889 1,319
H 250 250 250 250 250 250

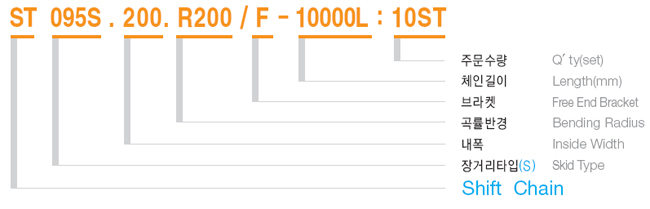

Ordering


Bracket Type

FEB(Free End Bracket)

체인을 고정하는 끝부분으로 기존 Easy End Bracket 과 Normal End Bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
장거리 이동용 st S-Type에 적용되는 Free End Bracket은 곡률반경을 자유롭게 형성하 여 브라켓 부위의 파손을 방지하며 또한 스틸와셔를 결합하여 더욱 견고한 취부가 가능.

* FEB와 결합하는 Side Band에는 BR을 삽입하지 않음.
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다

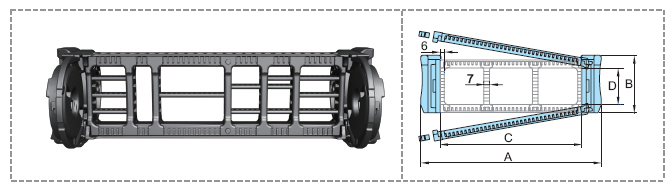

Chain cross section


Chain Type A B C D Bending Radius(R) Weight in kg/m
st 095S.075 137 89 75 56 135, 150, 200, 230, 280, 400
st 095S.100 162 100
st 095S.125 187 125
st 095S.150 212 150
st 095S.175 237 175
st 095S.200 262 200
st 095S.250 312 250
st 095S.300 362 300
st 095S.350 412 350
st 095S.400 462 400
Free End Bracket


Chain Type F B C D E Hole Type
st 095S.075 137 89 75 56 24 M10 Bolt Holes
st 095S.100 162 100 49
st 095S.125 187 125 74
st 095S.150 212 150 99
st 095S.175 237 175 124
st 095S.200 262 200 149
st 095S.250 312 250 199
st 095S.300 362 300 249
st 095S.350 412 350 299
st 095S.400 462 400 349

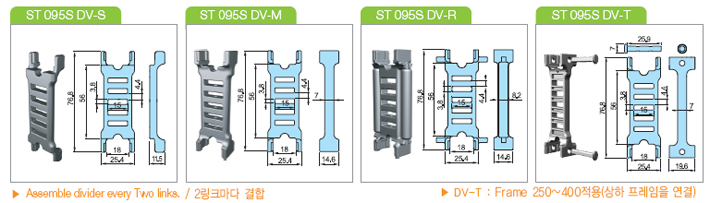

DIVIDERS & SEPARATORS
디바이더(세로분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손을상 방지할 수 있습니다.

세퍼레이터의 사용길이는 최소 20mm부터 최대 400mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로 사용가능합니다. 크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니
Tie Wrap

Tie wrap은 Shift Chain의 브라켓을 기준으로 바깥으로 설치함으로써 체인의 움직임으로 인 해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하는 역 할을 합니다.




050
075
100
125
150
A
58
75
98
122
141
B
65
82
105
129
148
