CPS 케이블체인 제품소개 CPS 케이블체인



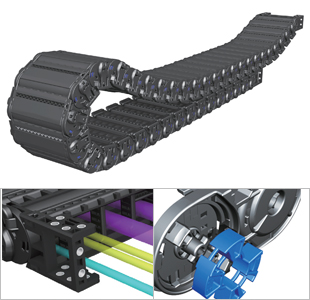

st072ES
Chain material CPS-polyamide with glass fiber reinforced UL94-HB
Low Noise & Low Mote Skid 사용으로 소음 감소
Coefficient of Friction 0.3 ~ 0.4μ
Speed 10m/sec
Temperature -30°C ~ +130°C
Applications 설치 장비의 케이블이 장거리 이동을 요구하는 사업장에 케이블보호가 필요할때 적용.
산업현장, 외부위험 요소로부터 케이블의 보호가 필요한 용접라인, 도장라인 등에 적용, 외부위험 요소로부터 케이블의 보호가 요구되는 케이블 체인의 적용 사업장에 사용가능.
Calculation of the chain length

Sliding 방식의 밀폐형 프레임을 적용하여 설비의 장거리구동 시에도 외부 이물질로부터 Cable을 완벽하게 보호하도록 설 계됨.
Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
(dimensions in mm)
st120ES Type
Pitch P : 72mm
Height B : 71mm
B1: 38mm
B2: 33mm
Bending
radius R
120 145 200 250 300
Lp 917 1,063 1,400 1,840 2,280
Lf 420 470 580 752 924
H 230 230 230 230 230

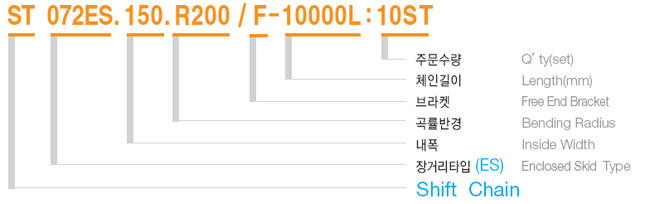

ORDERING (주문방법)


Bracket Type

FEB (Free End Bracket)

체인을 고정하는 끝부분으로 기존 Easy End Bracket 과 Normal End Bracket을 하나로 통합한 방식으로 취부의 효율성을 높임.
장거리 이동용 st ES-Type에 적용되는 Free End Bracket은 곡률반경을 자유롭게 형성 하여 브라켓 부위의 파손을 방지하며 또한 스틸와셔를 결합하여 더욱 견고한 취부가 가능.

- FEB와 결합하는 Side Band에는 BR을 삽입하지 않음.
- M.FEB에는 밀폐형 Frame(FRU/FRD)이 아닌 일반형 Frame이 삽입됨
* 상기제품은 특허등록 제품으로 산업재산권의 보호를 받는 제품입니다

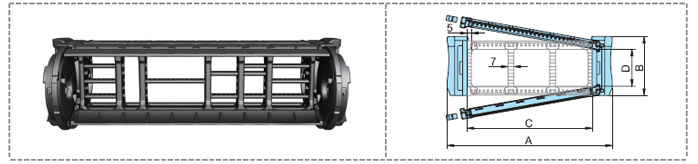

Chain cross section


Chain Type A B C D Bending Radius(R) Weight in kg/m
st 072ES.050 98 71 50 44 120,145, 200, 250, 300 -
st 072ES.075 123 75
st 072ES.100 148 100
st 072ES.125 173 125
st 072ES.150 198 150

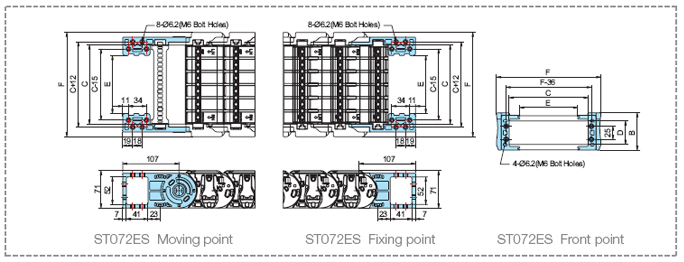

Free End Bracket


Chain Type F B C D E Hole Type
st 072ES.050 98 71 50 44 10 M6 Bolt Holes
st 072ES.075 123 75 35
st 072ES.100 148 100 60
st 072ES.125 173 125 85
st 072ES.150 198 150 110

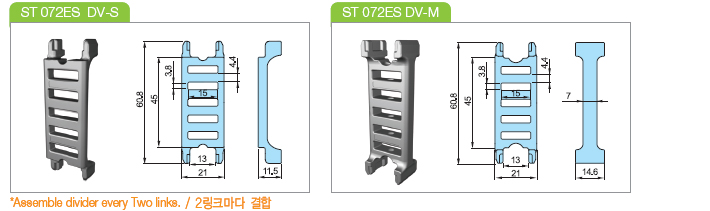

DIVIDERS & SEPARATORS
디바이더(세로분리대)와 세퍼레이터(가로분리대)는 체인내에 많은 케이블들이 입선될 시 케이블들을 서로 분리하여 케이블상호간의 마찰로 인한 피복손상 및 단선을 방지하는 역할을 하며 케이블과 10%이상의 여유공간을 확보해야합니다.
또한 케이블을 체인내 2단이상 입선시 반드시 세퍼레이터를 디바이더에 결합하여 사용해야 케이블의 꼬임방지와 피복손을상 방지할 수 있습니다.

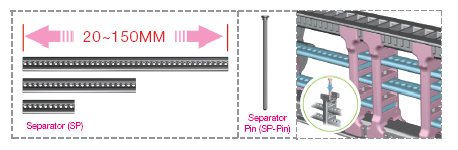

세퍼레이터의 사용길이는 최소 20mm부터 최대 150mm까지 사용가능하며 5mm간격으로 절단하여 원하는 길이로 사용가능합니다. 크기가 각각 다른 케이블을 크기에 맞게끔 공간분할이 용이하고 세퍼레이터 핀으로 결합하여 어떠한 경우에도 안전하게 케이블의 입선공간을 유지하여 안전하게 케이블을 보호할 수 있습니다.
Tie Wrap

Tie wrap은 Shift Chain의 브라켓을 기준으로 바깥으로 설치함으로써 체인의 움직임으로 인 해 케이블의 유동을 방지하고자 고정하는 시스템으로 케이블의 피복손상 및 단선을 방지하는 역 할을 합니다.




050
075
100
125
150
A
58
75
98
122
141
B
65
82
105
129
148
