CPS 케이블체인 제품소개 CPS 케이블체인


sabin Chain
Revolving Chain은 회전하는 기계 및 로봇등에 적영되어 있는 케이블을 보호하는 제품으로 케이블의 움직임 및 방향성을 저해하지 않도록 설계되어 외부의 위험으로 부터 케이블을 안전하게 보호할 수 있습니다.

특징 및 장점
구성명칭 및
세부설명
rv 체인길이
산정방법
주문방법
조립순서

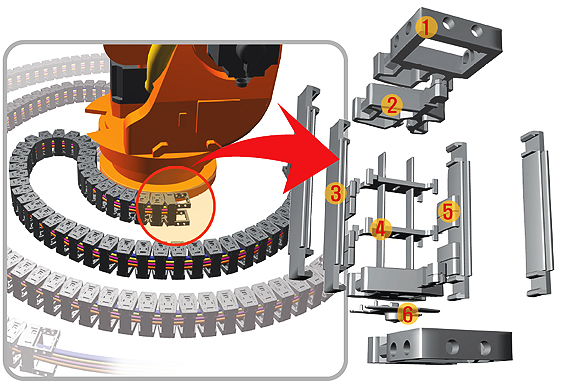

Easy Bracket
체인을 고정하는 끝부분으로 전방과 좌,우 측면에서 고정이 가능한 방식으로 체인을 고정시킬때 편리성과 효율성을 높임

Side Band
체인을 원하는 길이만큼 연결할 수 있으며 밴드결합방식으로 분진과 소음의 발생을 억제하며 독자기술력으로 개발한 방식.

Frame
사이드밴드의 연결지지대 역할을 하며 케이블과 마찰이 일어나는 후레임의 안쪽면을 부드럽게 면 처리함으로써 케이블과의 마찰로 인한 피복손상을 방지

Divider & Separator
크기가 다른 2개이상의 케이블이 입선될 시 각각의 케이블을 서로 분리시켜주는 역할로 내부공간을 효율적으로 활용가능하며 케이블 서로간의 마찰로 인한 피복손상 및 단선을 방지 씨피시스템 만의 독자기술력으로 개발된 Revolving Chain을 적용하면 보다 안전하게 케이블을 보호할수 있으며 생산성을 크게 향상시킬수 있습니다.

Stoper
체인내부에 설치되는 디바이더의 위치를 조정하고 고정하는 역할로 케이블의 크기에 따른 디바이더의 위치조정시 후레임에 필요한 수량만큼 결합하여 사용.


Ball Caster
사이드밴드의 하단부에 결합되어 체인의 이동시 원활한 이동을 가능하도록 하며 사이드밴드의 직접적인 마찰면을 대신해 볼을 통한 마찰로 마찰계수를 줄여 원하는 방향으로의 안정적인 체인이동이 가능. 브라켓기준 첫링크에는 볼케스트를 반드시 적용하고 이후 8링크단위(최소단위)로 1개씩 볼케스트를 적용.



PRODUCTS
Revolving Chain Data
RV020CR
RV028CR
RV040CR
RV048CR
RV060CR
