CPS 케이블체인 제품소개 CPS 케이블체인



CPS120N
Chain materialCPS-polyamide with glass
fiber reinforced, UL94-HB
Low Noise46dB (DIN EN 61672-1)
ApplicationsGantry robot, Machining center, Textile machine. Welding machine,
Feeder unite, Assembly loader
Wood work machine, Fabric machine.
Speed10m/sec
Temperature-30℃ ~ +130℃
Vertical installation Lengths
Curve above = max. 6.0m
Curve below = max. 120m
Side Mounted, Unsupported = max. 3.0m
Load diagrams self-supporting lenght
Calculation of the chain length
Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space

  (dimensions in mm)
Type CPS120N
Pitch P : 120mm
Height B : 108 mm
Height H : 2R + 109
Hs ≥ H + 60 mm
Hs1 ≤ -60 mm
Bending radius R 180 200 250 300 350 400 500
Lp 1,050 1,110 1,265 1,425 1,580 1,740 2,050
Lf 468 468 540 593 636 690 790
H 469 509 609 709 809 909 1,109


Bracket Type

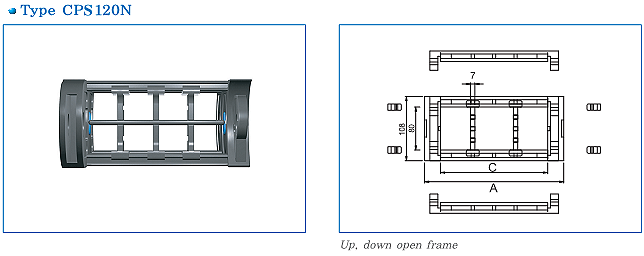

Chain cross section

Chain Radius, weight
TYPE CPS 120N
Chain Type A C Weight kg/m Bending radius R
CPS 120N.075 115 75 4.19 180
200
250
300
350
400
500
CPS 120N.100 140 100 4.31
CPS 120N.125 165 125 4.42
CPS 120N.150 190 150 4.46
CPS 120N.175 215 175 4.63
CPS 120N.200 240 200 4.79
CPS 120N.250 290 250 5.02
CPS 120N.300 340 300 5.27
CPS 120N.350 390 350 5.44
CPS 120N.400 440 400 5.68

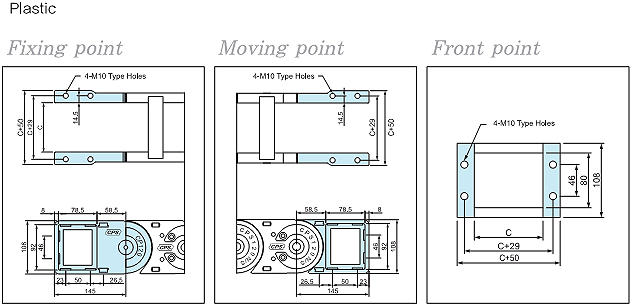

End Bracket - Easy Type

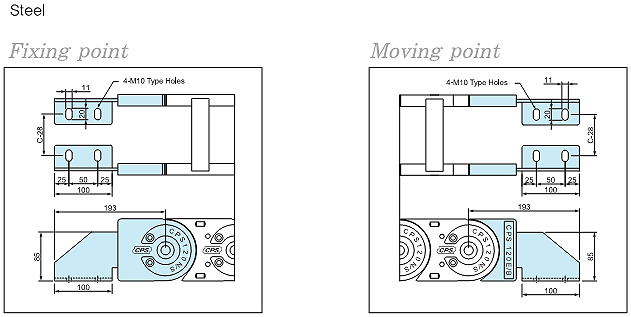

End Bracket - Normal Type

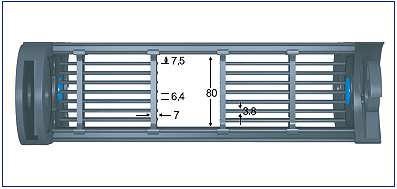

Interior Section

[TIP]

체인내부에 설치되는 디바이더와 세퍼레이터는 입선되는 케이블의 수량과 크기에 따라 다르게 설치될 수 있으며 체인 내부를 최대 8단으로 세퍼레이터로 나눌수 있다.

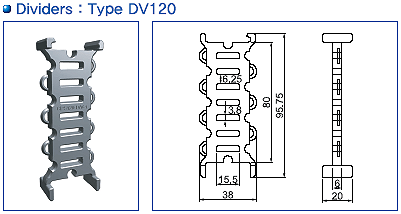

Dividers
체인내부에 디바이더를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지한다.
또한 디바이더 측면의 돌기를 제거함으로써 체인이 조립된 상태에서도 세퍼레이터를 쉽게 삽입 할수가 있다.

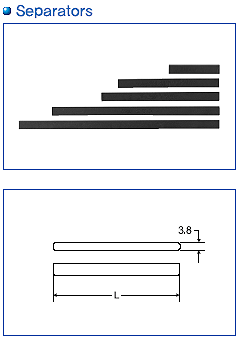

Separators

체인내부에 설치되는 디바이더에 삽입시키는 세퍼레이터는 케이블을 서로 분리시키는 역할을 하며 체인내부를 최대 4단까지 분리가능하다. 또한 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지하는 역할을 한다.




Type Length (L) / mm
S-SP/S.075 75
S-SP/S.100 100
S-SP/S.125 125
S-SP/S.150 150
S-SP/S.175 175
S-SP/S.200 200
S-SP/S.250 250
S-SP/S.300 300
S-SP/S.350 350
S-SP/S.400 400

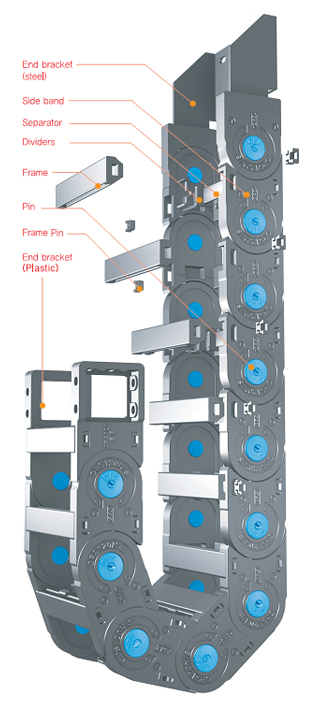

Assembly Guide of CPS Cablechain


바디를 원하는 길이만큼 서로 연결한다.
연결된 바디에 링크핀을 연결한다.
서로 연결된 바디에 후레임을 아래쪽부터 결합한다.
디바이더에 그림처럼 세퍼레이터를 원하는 수량만큼 결합한다.
세퍼레이터가 삽입된 디바이더를 그림처럼 2링크당 1개씩 하단후레임에 고정시킨다.
후레임을 사이드밴드와 디바이더 홈에 정확히 결합한다.
결합된 후레임과 사이드밴드의 측면을 후레임 고정핀으로 고정하여 완성한다.

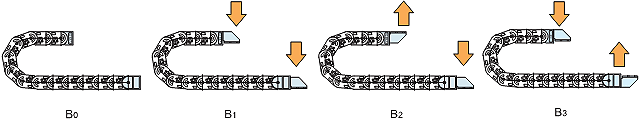

* 위의 조립방식은 SYSTEM Type(068N,077N, 095N, 120N)에 한하며 브라켓은 취부방향에 따라 B0, B1, B2, B3 로 구분되므 로 부착전 확인해야 하며 B0 를 제외한 브라켓은 스틸브라켓이다.
또한 조립시 반드시 고무망치를 사용해야 하며 핀의 제거시 일자형 드라이버를 사용하면 쉽게 핀을 제거할 수 있다.
