CPS 케이블체인 제품소개 CPS 케이블체인



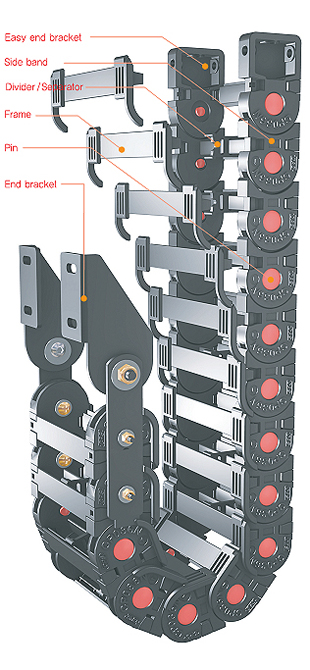

CPS036S
Chain material CPS-polyamide with reinforced UL94-HB
Low Noise
Low Mote
Applications Gantry robot, Robot carriage, Textile machine, Welding machine,
Auto welding system, Automatic Soldering machine.
Speed 3m/sec
Temperature -30℃ ~ +130℃
Calculation of the chain length

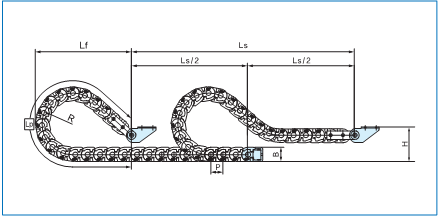

Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection

 (dimensions in mm)
Type CPS036S
Pitch P : 36 mm
Height B : 41 mm



Bending radius R 7090120150
Lp504564664759
Lf260330375540
H130130130130

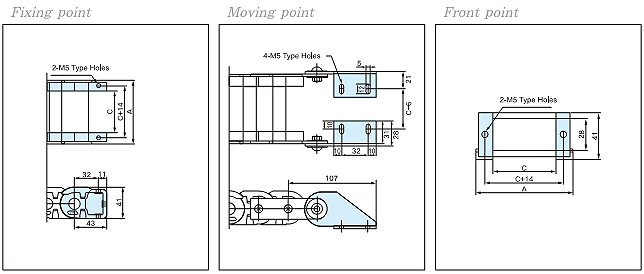

Bracket Type

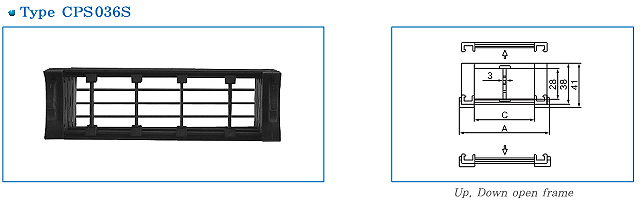

Chain cross section

Chain Radius, weight
Chain Type A CWeight kg/mBending radius R
CPS 036S.035 67351.25 70
90
120
150
CPS 036S.055 87551.31
CPS 036S.075 107751.36
CPS 036S.100 1321001.46

End Bracket - Easy Type

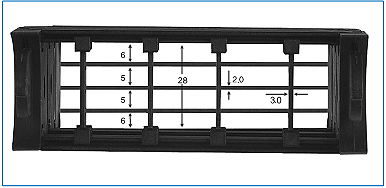

Interior Section
[TIP]

체인내부에 설치되는 디바이더와 세퍼레이터는 입선되는 케이블의 수량과 크기에 따라 다르게 설치될 수 있으며 체인 내부를 최대 4단으로 세퍼레이터로 나눌수 있다.

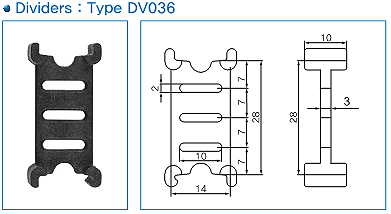

Dividers

체인내부에 디바이더를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지한다.



TypeLength (L) / mm
S-SP/M.03535
S-SP/M.05555
S-SP/M.07575
S-SP/M.100100



[TIP]

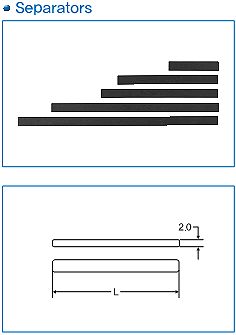

Separators
체인내부에 설치되는 디바이더에 삽입시키는 세퍼레이터는 케이블을 서로 분리시키는 역할을 하며 체인내부를 최대 4단까지 분리가능하다. 또한 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지하는 역할을 한다.

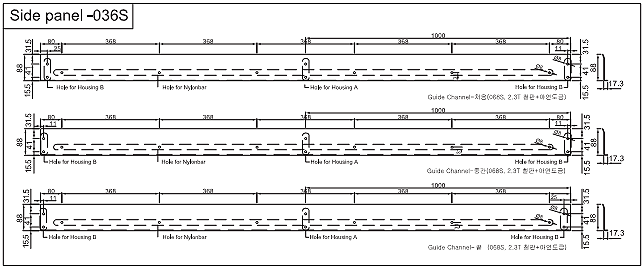

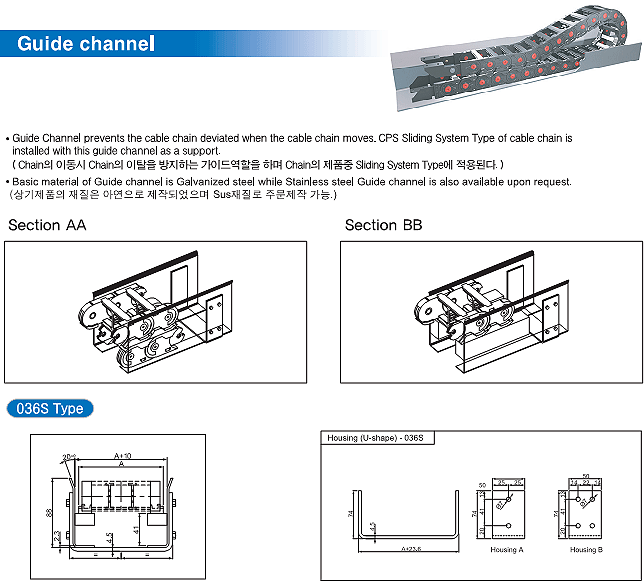

Guide channel

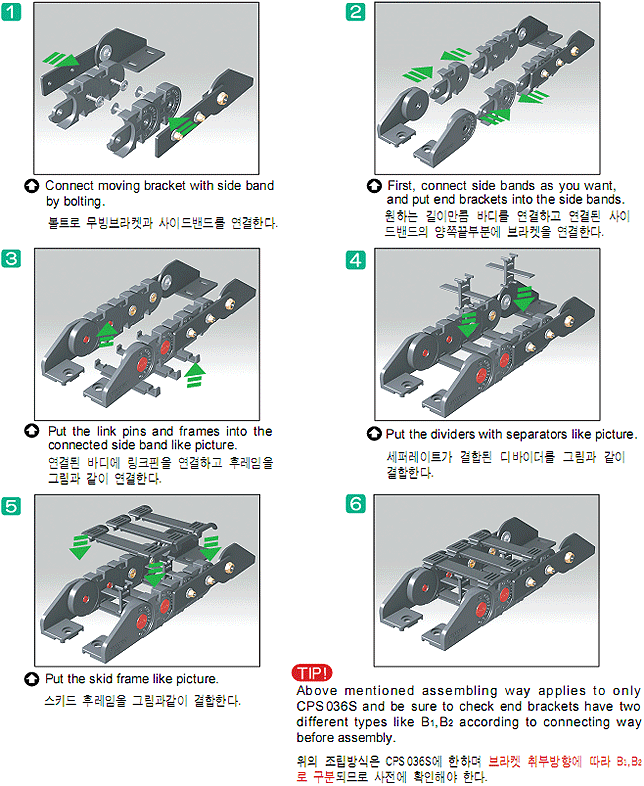

Assembly Guide of CPS Cablechain
