CPS 케이블체인 제품소개 CPS 케이블체인



CPS068S
Chain material CPS-polyamide with glass
fiber reinforced, UL94-HB
Low Noise 55dB (DIN EN 61672-1)

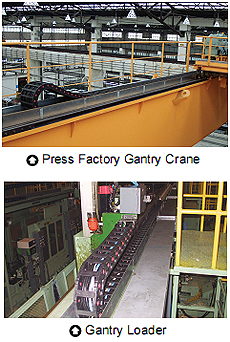

Applications Gantry robot, Robot carriage, Textile machine, Welding machine,
Auto welding system, Automatic
Soldering machine.
Speed 3m/sec
Temperature -30℃ ~ +130℃

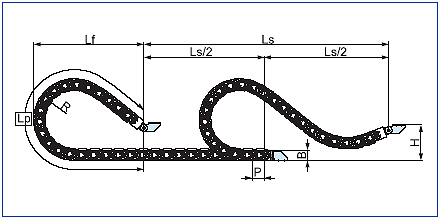

Calculation of the chain length



Lay out of the CPS cable chain
- Ls : stroke
- Lp : loof length
- Lf : loof projection

  (dimensions in mm)
Type CPS095N
Pitch P : 68 mm
Height B : 65 mm
Bending radius R 100 150 200 250 300
Lp 669 1,002 1,483 1,815 2,135
Lf 299 414 610 721 822
H 200 200 200 200 200

Bracket Type

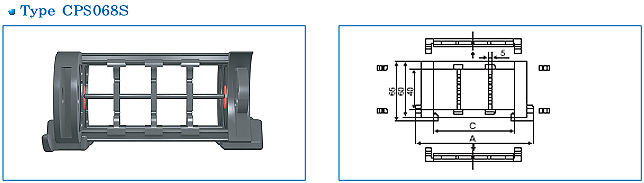

Chain cross section


Chain Radius, weight
TYPE CPS 068S
Chain Type A C Weight kg/m Bending radius R
CPS 068S.050 96 50 2.31 100
150
200
250
300
CPS 068S.075 121 75 2.38
CPS 068S.100 146 100 2.53
CPS 068S.125 171 125 2.69
CPS 068S.150 196 150 2.81
CPS 068S.175 221 175 2.91
CPS 068S.200 246 200 3.07
CPS 068S.250 296 250 3.28
CPS 068S.300 346 300 3.57
CPS 068S.350 396 350 3.73
CPS 068S.400 446 400 3.89

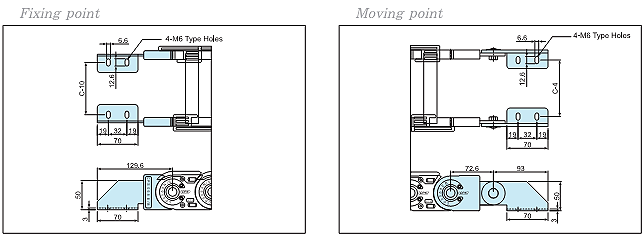

End Bracket

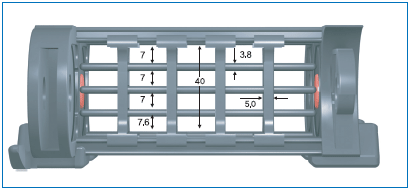

Interior Section

[TIP]

체인내부에 설치되는 디바이더와 세퍼레이터는 입선되는 케이블의 수량과 크기에 따라 다르게 설치될 수 있으며 체인 내부를 최대 4단으로 세퍼레이터로 나눌수 있다.

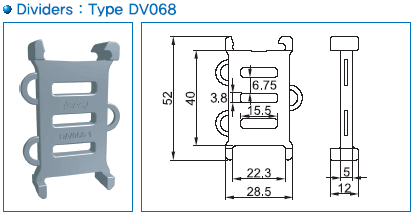

Dividers

체인내부에 디바이더를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지한다.
또한 디바이더측면의 돌기를 제거함으로써 체인이 조립된 상태에서도 세퍼레이터를 쉽게 삽입 할수가 있다.

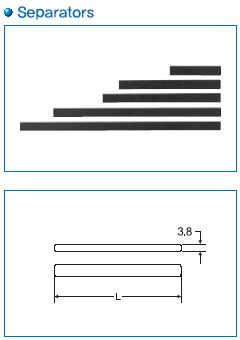

Separators
체인내부에 설치되는 디바이더에 삽입시키는 세퍼레이터는 케이블을 서로 분리시키는 역할을 하며 체인내부를 최대 4단까지 분리가능하다. 또한 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지하는 역할을 한다.


Type Length (L) / mm
S-SP/S.050 50
S-SP/S.075 75
S-SP/S.100 100
S-SP/S.125 125
S-SP/S.150 150
S-SP/S.175 175
S-SP/S.200 200
S-SP/S.250 250
S-SP/S.300 300
S-SP/S.350 350
S-SP/S.400 400

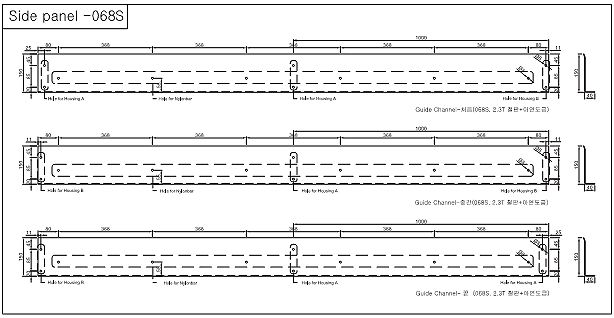

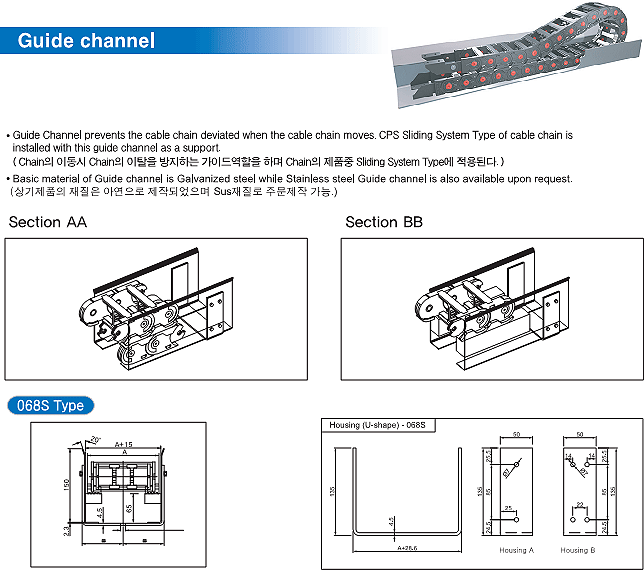

Guide channel

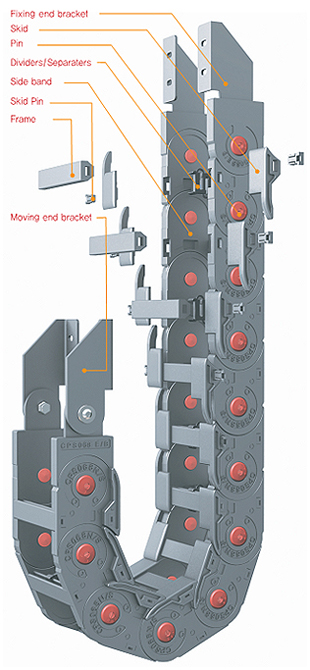

Assembly Guide of CPS Cablechain
바디를 원하는 길이만큼 서로 연결한다.
연결된 바디에 링크핀을 연결한다.
서로 연결된 바디에 후레임을 아래쪽부터 결합한다.
결합된 후레임에 디바이더와 세퍼레이터를 결합한다.
디바이더 결합시 후레임 2개당 디바이더 1개를 결합한다.
바디홈과 디바이더홈에 맞춰 후레임을 결합한다.
결합된 바디 아래쪽으로 스키드를 부착한다.
스키드가 결합된 상태에서 바디측면의 홈과 스키드측면의 홈에 연결핀을 결합한다.

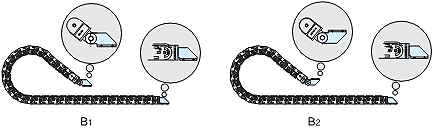

* 위의 조립방식은 SLIDING SYSTEM Type(068S,077S, 095S, 120S)에 한하며 브라켓은 취부방향에 따라 B1, B2로 구분되 므로 부착전 확인해야 하며 브라켓은 스틸브라켓이다.
또한 조립시 반드시 고무망치를 사용해야 하며 핀의 제거시 일자형 드라이버를 사용하면 쉽게 핀을 제거할 수 있다.
