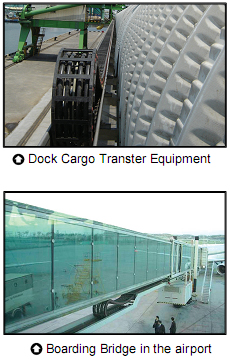

Chain material CPS-polyamide with glass Low Noise 55dB (DIN EN 61672-1) Applications Gantry robot, Robot carriage, Textile machine, Welding machine, Speed 3m/sec Temperature -30℃ ~ +130℃
Calculation of the chain length

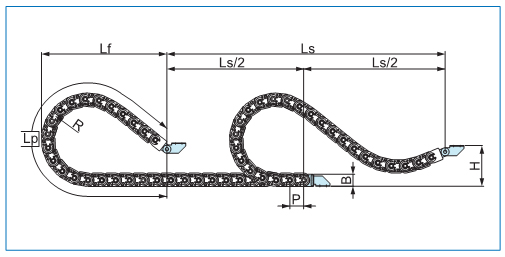

Lay out of the CPS cable chain
- Ls : stroke
(dimensions in mm)
Pitch P : 95 mm
Height B : 89 mm
Bending radius R 135 150 200 230 280 400
Lp
1,087
1,269
1,437
1,697
2,059
2,924
Lf
496
576
607
705
834
1,132
H
250
250
250
250
250
250
Bracket Type

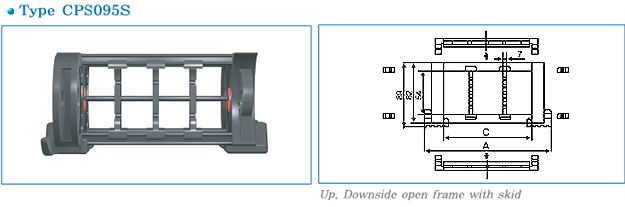

Chain cross section
Chain Radius, weight
TYPE CPS095S
Chain Type A C Weight kg/m R
CPS095S.075
129
75
3.93
135
CPS095S.100
154
100
4.08
CPS095S.125
179
125
4.23
CPS095S.150
204
150
4.28
CPS095S.175
229
175
4.49
CPS095S.200
254
200
4.69
CPS095S.250
304
250
4.98
CPS095S.300
354
300
5.30
CPS095S.350
404
350
5.51
CPS095S.400
454
400
5.81

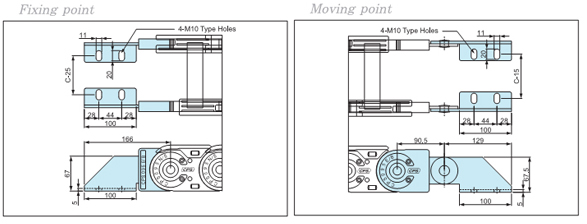

End bracket

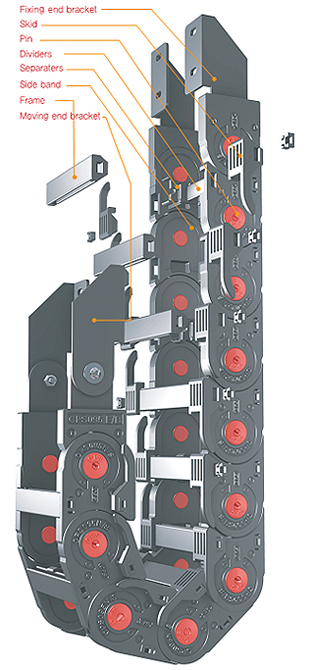

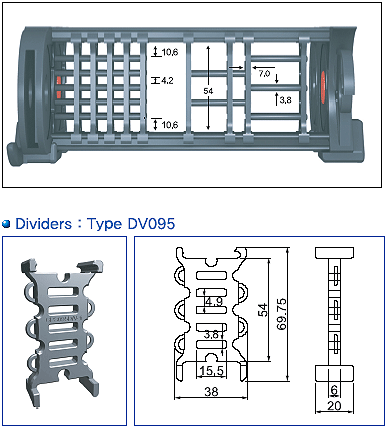

Interior Section
[TIP] 내부를 최대 6단으로 세퍼레이터로 나눌수 있다 .디바이더 를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지 한다. 세퍼레이터 는 케이블을 서로 분리시키는 역할을 하며 체인내부를 최대 4단까지 분리가능하다. 또한 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지 하는 역할을 한다.

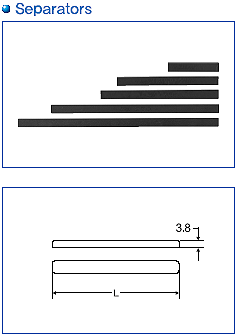

Type Length (L) / mm
S-SP/S.075
75
S-SP/S.100
100
S-SP/S.125
125
S-SP/S.150
150
S-SP/S.175
175
S-SP/S.200
200
S-SP/S.250
250
S-SP/S.300
300
S-SP/S.350
350
S-SP/S.400
400

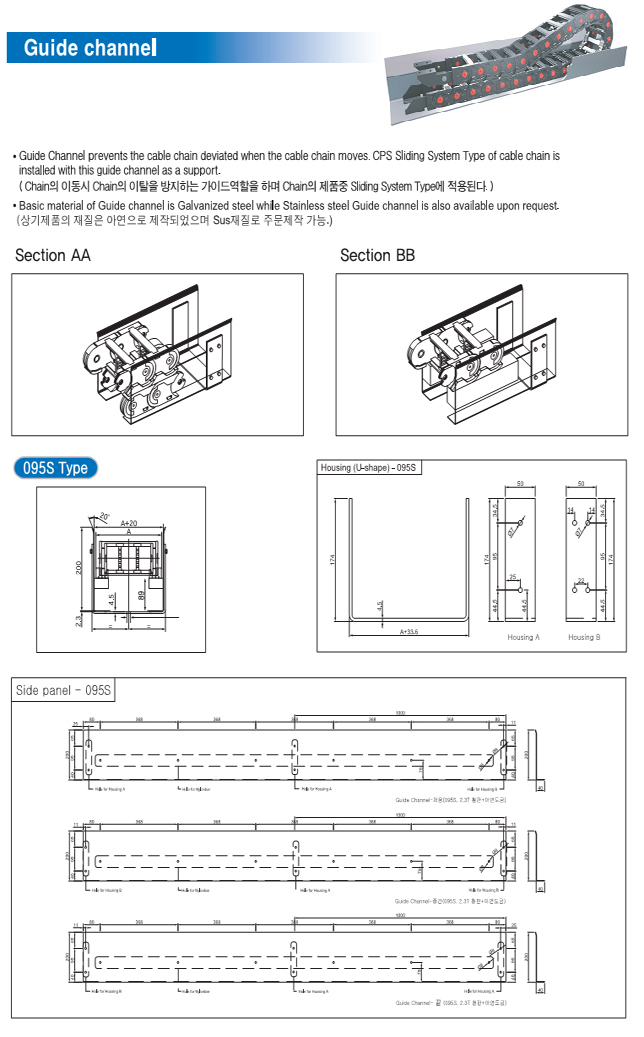

Guide channel

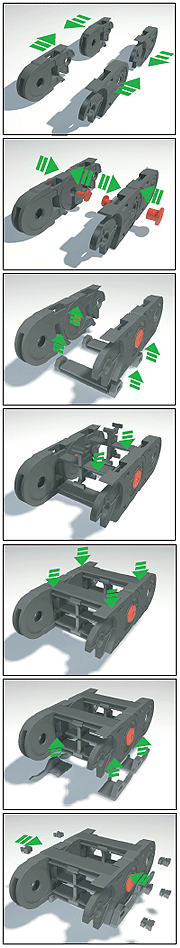

Assembly Guide of CPS Cablechain
바디를 원하는 길이만큼 서로 연결한다.
연결된 바디에 링크핀을 연결한다.
서로 연결된 바디에 후레임을 아래쪽부터 결합한다.
결합된 후레임에 디바이더와 세퍼레이터를 결합한다.
바디홈과 디바이더홈에 맞춰 후레임을 결합한다.
결합된 바디 아래쪽으로 스키드를 부착한다.
스키드가 결합된 상태에서 바디측면의 홈과 스키드측면의 홈에 연결핀을 결합한다.

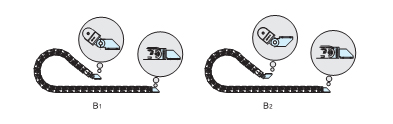

* 위의 조립방식은 SLIDING SYSTEM Type(068S,077S, 095S, 120S)에 한하며 브라켓은 취부방향에 따라 B1, B2로 구분되
므로 부착전 확인해야 하며 브라켓은 스틸브라켓이다.
