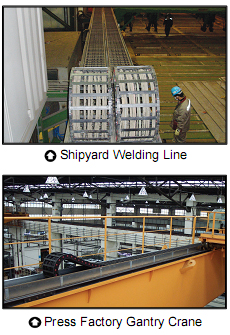

Chain material CPS-polyamide with glass Low Noise 55dB (DIN EN 61672-1) Applications Gantry robot, Robot carriage, Textile machine, Welding machine, Speed 3m/sec Temperature -30℃ ~ +130℃
Calculation of the chain length

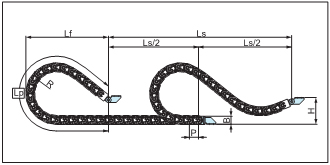

Lay out of the CPS cable chain - Ls : stroke (dimensions in mm)
Pitch P : 77 mm
Height B : 75 mm
Bending radius R 180 200 250 300 350 400 500 Lp 1,531 1,693 1,969 2,218 2,463 3,004 3,789 Lf 692 761 847 916 972 1,202 1,497 H 300 300 300 300 300 300 300

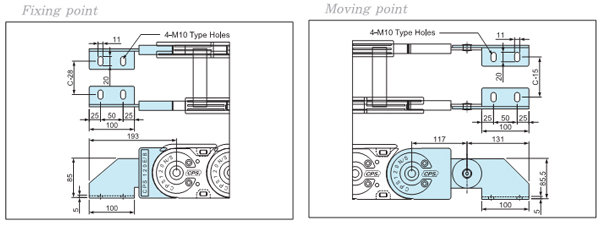

Bracket Type

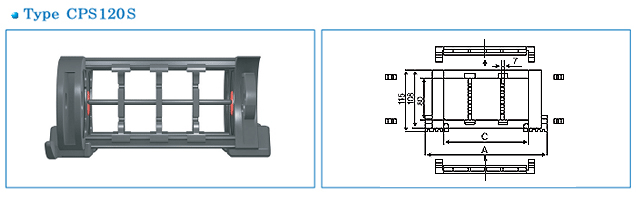

Chain cross section

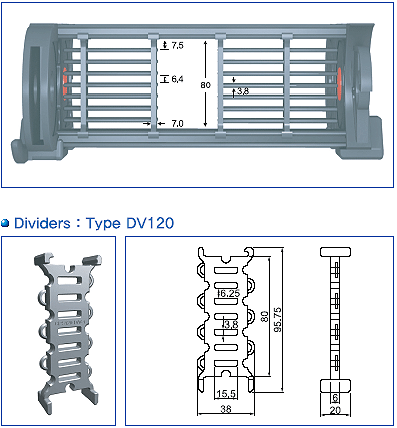

Interior Section [TIP] 내부를 최대 6단으로 세퍼레이터로 나눌수 있다 .Dividers 디바이더 를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지 한다. Separators 세퍼레이터 는 케이블을 서로 분리시키는 역할을 하며 체인내부를 최대 4단까지 분리가능하다. 또한 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지 하는 역할을 한다.

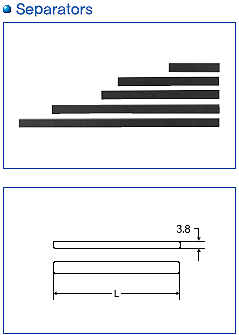

Type Length (L) / mm S-SP/S.075 75 S-SP/S.100 100 S-SP/S.125 125 S-SP/S.150 150 S-SP/S.175 175 S-SP/S.200 200 S-SP/S.250 250 S-SP/S.300 300 S-SP/S.350 350 S-SP/S.400 400

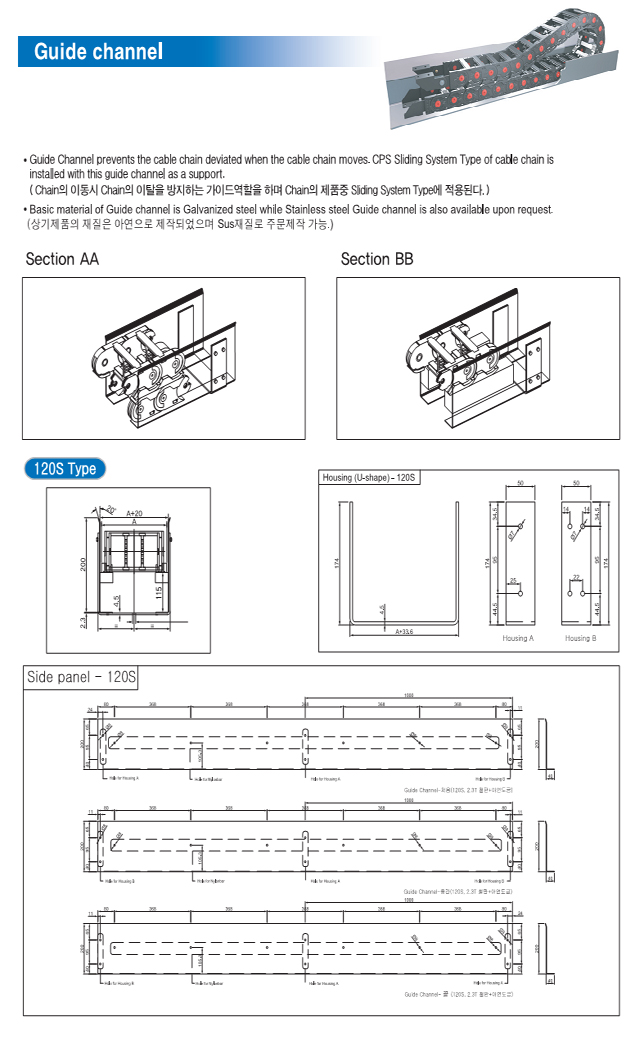

Guide channel

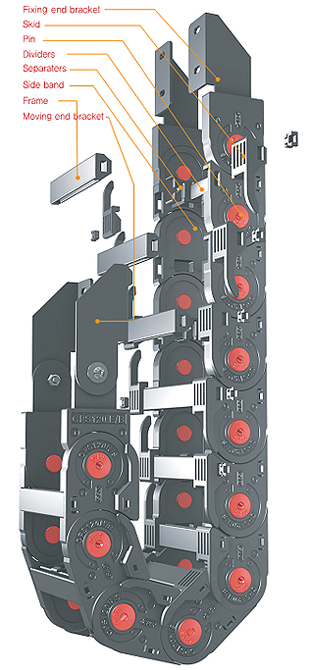

Assembly Guide of CPS Cablechain
바디를 원하는 길이만큼 서로 연결한다.
연결된 바디에 링크핀을 연결한다.
서로 연결된 바디에 후레임을 아래쪽부터 결합한다.
결합된 후레임에 디바이더와 세퍼레이터를 결합한다. 바디홈과 디바이더홈에 맞춰 후레임을 결합한다.
결합된 바디 아래쪽으로 스키드를 부착한다.
스키드가 결합된 상태에서 바디측면의 홈과 스키드측면의 홈에 연결핀을 결합한다.
* 위의 조립방식은 SLIDING SYSTEM Type(068S,077S, 095S, 120S)에 한하며 브라켓은 취부방향에 따라 B1, B2로 구분되 므로 부착전 확인해야 하며 브라켓은 스틸브라켓이다.
