 CPS050E |
 Chain material | CPS-polyamide with glass
fiber reinforced, UL94-HB | | Low Noise | 43dB (DIN EN 61672-1) | | Applications | Gantry robot, Machining Tool Textile machine, Welding machine,
Feeder unite, Assembly loader. | | Speed | 10m/sec | | Temperature | -30℃ ~ +130℃ |
| Vertical installation Lengths | Curve above = max. 3m
Curve below = max. 50m
Side Mounted, Unsupported = max. 1.0m |
| Load diagrams self-supporting lenght |  |
| Calculation of the chain length |  |
|
|
|
|
 Lay out of the CPS cable chain |
- Ls : stroke
- Lp : loof length
- Lf : loof projection
- Hs : safe space |
 |
| |
|
| |
(dimensions in mm) |
| Type CPS050E |
| Pitch P : 50mm |
| Height B : 38 mm |
| Height H : 2R + B |
| Hs ≥ H + 30 mm |
| Hs1 ≤ -30 mm | |
| Bending radius R |
100 |
125 |
150 |
200 |
| Lp |
514 |
593
|
671
|
828 |
| Lf |
225 |
260 |
275 |
325 |
| H |
252 |
302 |
352 |
452 | | |
| Bracket Type |
 |
| Chain cross section |
 |
| Chain Radius, weight |
| Chain Type |
Bending Radius(R) |
Weight kg/m |
| CPS050E.050 |
100
125
150
200 |
2.04 |
| CPS050E.075 |
2.26 |
| CPS050E.100 |
2.49 |
| CPS050E.150 |
3.01 |
|

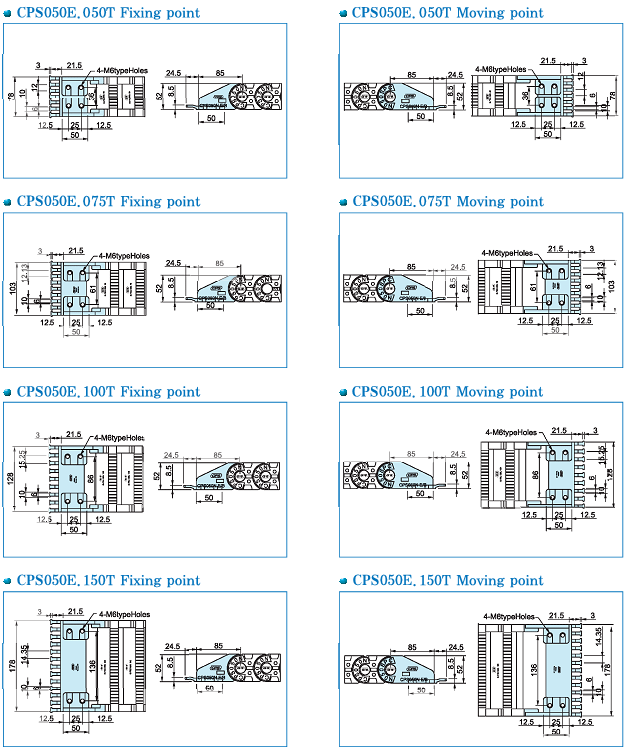

| End Bracket - Normal Type |
 |

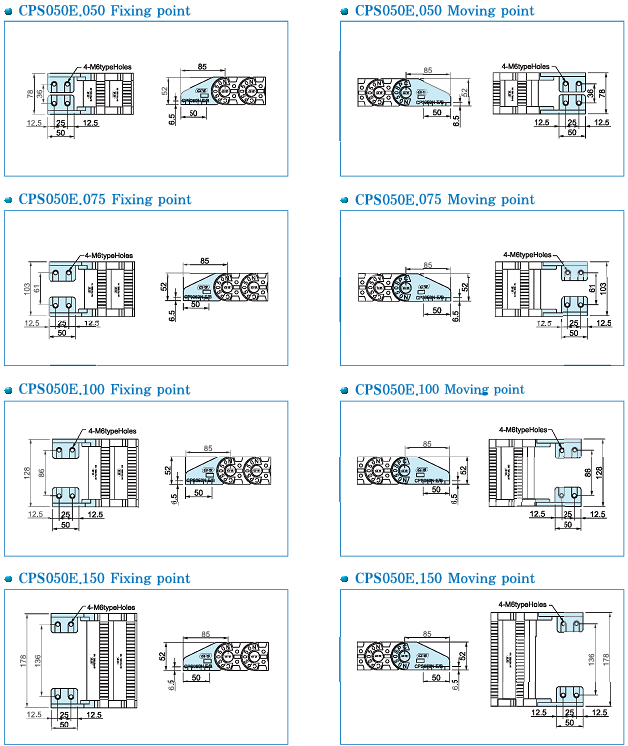

| End Bracket - Tiewrap Type |
 |

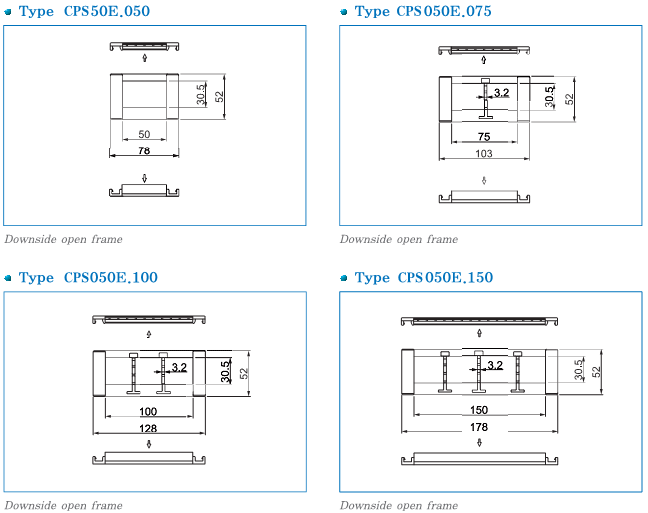

| Interior Section |
 |
[TIP]

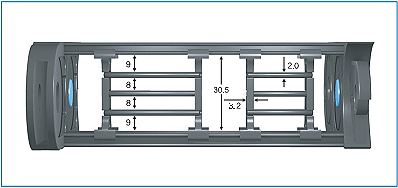

체인내부에 설치되는 디바이더와 세퍼레이터는 입선되는 케이블의 수량과 크기에 따라 다르게 설치될 수 있으며 체인 내부를 최대 4단으로 세퍼레이터로 나눌수 있다. |
| |
|
 |

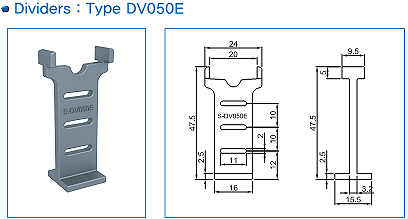

체인내부에 디바이더를 설치하여 입선되는 케이블을 서로 분리시키는 역할을 하며 케이블의 엉킴현상을 방지한다. |
 |
| Type |
Length (L) / mm |
| S-SP/M.050 |
50 |
| S-SP/M.075 |
75 |
| S-SP/M.100 |
100 |
| S-SP/M.150 |
150 |
[TIP]

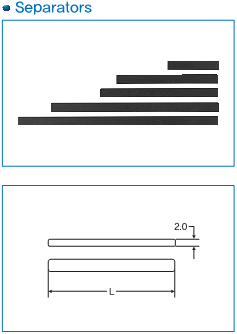

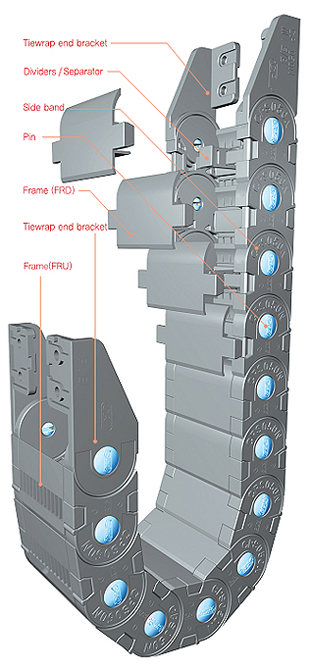

채인내부에 설치되는 디바이더에 삽입시키는 세퍼레이터는 케이블을 서로 분리시키는 역할을 하기에 케이블간의 상호간섭을 줄여 케이블의 엉킴현상 및 단선을 방지하는 역할을 한다. | |
| Assembly Guide of CPS Cablechain |
 | |
|
|
|
