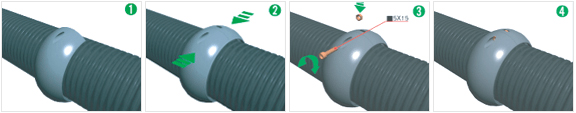

| RKTP 조립순서 |
 |
01. RKTP는 2개의 같은 반원의 제품을 연결하여 결합한다.
02. 너트삽입부와 볼트삽입부가 일치되도록 연결한다.
03. M5×15볼트와 M5용 나일론너트를“L”렌치를 사용하여 볼팅한다.
04. 볼 RKTP제품에는 기본 볼트 및 너트가 제공된다.
|
|
|
| |

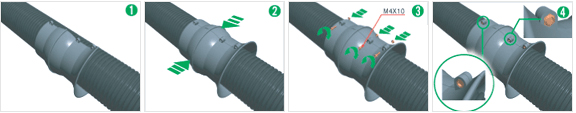

| RKS 조립순서 |
 |
01. 사용위치가 결정되었다면 튜브를 RKS의 홈에 결합하여 조립을 시작한다.
02. 같은 제품의 RKS를 대칭이 되도록 결합한다.
03. M4×10볼트와 M4용 나일론너트를“L”렌치를 사용하여 볼팅한다.
04. 너트결합부와 볼트결합부를 잘 맞추어 결합한다.
|
|
| |

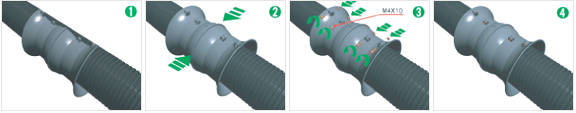

| RKD 조립순서 |
 |
01. 위치를 결정하고 튜브와 RKD의 홈에 결합하여 조립한다.
02. 같은제품이 대칭이 되도록 결합하여야 한다.
03. M4×10볼트와 M4용 나일론 너트를 사용하여 그림과 같이 볼팅한다.
04. 너트결합부와 볼트결합부를 잘 지켜서 결합한다.
|
|
| |

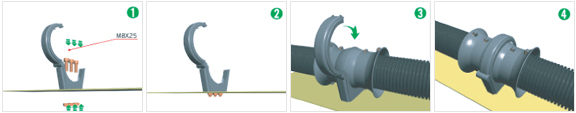

| RKC + RKD 조립순서 |
 |
01. RKC의 경우 로봇에 직접연결하거나 지지대를 이용하여 결합한다. M8×25볼트와 M8용 나이론 너트로 볼팅한다.
02. 볼팅후 클립의 윗부분을 열어준다.
03. RKD, RKS를 연결하여 RKC와 결합시킨다.
04. 볼팅처리로 고정시켜 완료.
|
|
| |

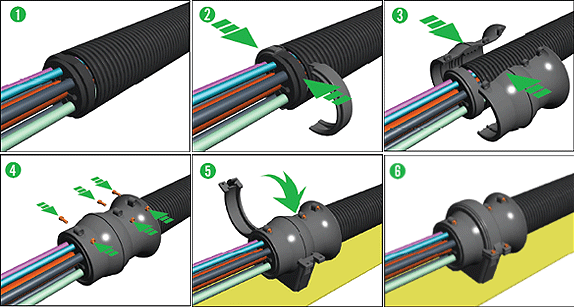

| VCG + RKS + RKSC + RKC 조립순서 |
 |
01. VCG에 케이블을 적절하게 배열한다.
02. VCG에 RKSC를 좌우로 결합한다.
03. RKS를 RKSC와 튜브를 감싸도록 좌우로 결합한다.
04. RKS를 볼트와 너트를 이용하여 고정시킨다.
05. RKC를 사용하여 RKS를 그림처럼 고정시킨다.
06. 완료.
|
|
| |

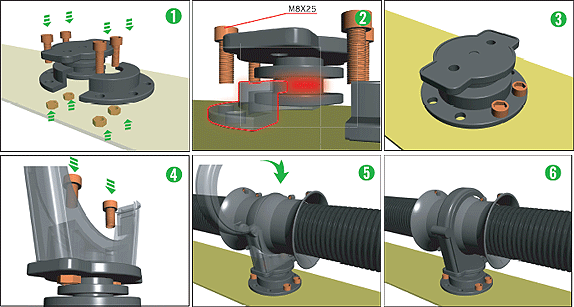

| RKR + RKC + RKD 조립순서 |
 |
01. RKR은 로봇의 종류에따라 볼트길이가 달라진다.
02. 그림과 같이 빨간색위치에 홈을 끼워서 조립한다.
03. RKC와 결합은 기존 RKC 취부홀 부분과 RKR홀 부분을 결합한다.
04. RKC와의 결합은 기존의 조립형식으로 진행시킨다.
05. 완료.
|
|
| |
|
|
