CPS 케이블체인 제품소개 CPS 케이블체인

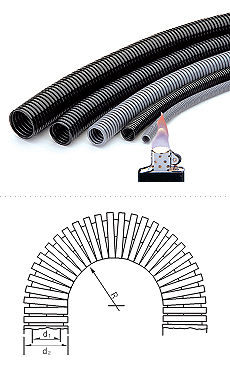

PAH Type
재질 고품질 폴리아미드6
구조 내/외부 굴곡플라스틱 호스
방수등급 IP68 acc. EN 60529
적용온도범위 -40℃ ~ +105℃
순간최대온도 + 150℃
자기소화성 UL94-Vo, Halogen-Free
색상 검정색, 회색
사용커넥터 CPSFIX
적용 공작기계, 산업기계, 자동화기계, 조선소, 전동차등
국제인증
Dimensions in mm
품번(Order No.) 최소내경
Inner Diameter
(d1)
외경
Outer Diameter
(d2)
최소곡률반경
Bending Radius
(R)mm±10%
포장단위
Packing
meter/roll
Black Gray UV-R
PAH-07B PAH-07G PAH-07U 6.4 10.0 15 50/100
PAH-10B PAH-10G PAH-10U 9.6 13.0 20 50
PAH-12B PAH-12G PAH-12U 11.8 15.8 30 50
PAH-16B PAH-16G PAH-16U 15.9 21.2 40 50
PAH-22B PAH-22G PAH-22U 21.7 28.5 45 50
PAH-28B PAH-28G PAH-28U 27.8 34.5 55 50
PAH-36B PAH-36G PAH-36U 36.0 42.5 60 30
PAH-48B PAH-48G PAH-48U 46.5 54.5 70 30
PAH-56B PAH-56G PAH-56U 56.3 67.2 110 30
PAH-70B PAH-70G PAH-70U 70 82.5 160 10
PAH-95B PAH-95G PAH-95U 91.5 106 210 10
